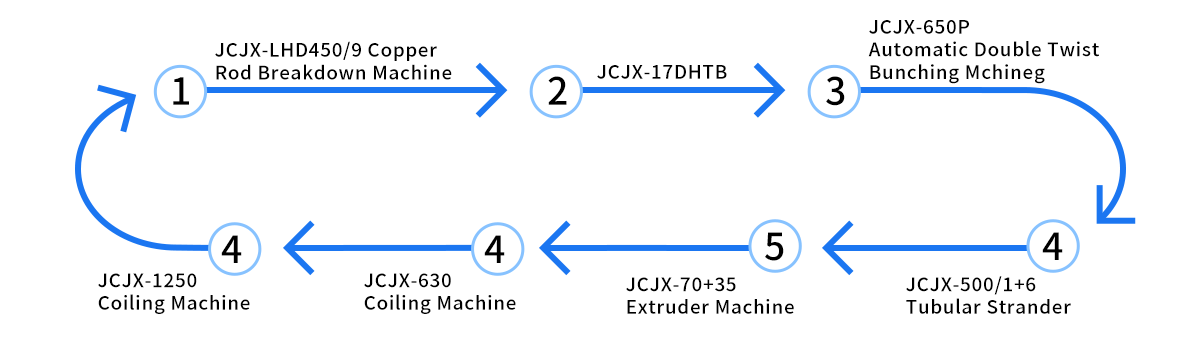

Всего имеется семь производственных линий, как показано на следующем рисунке:
1. Машина для разборки медного прутка JCJX-LHD450/9
2. JCJX-17DHTB
3. JCJX-650P Автоматическая машина для группирования с двойным скручиванием
4. JCJX-500/1 6-трубчатый стрендер
5. Экструдерная машина JCJX-70 35
6. Машина для намотки JCJX-630
7. Намоточная машина JCJX-1250

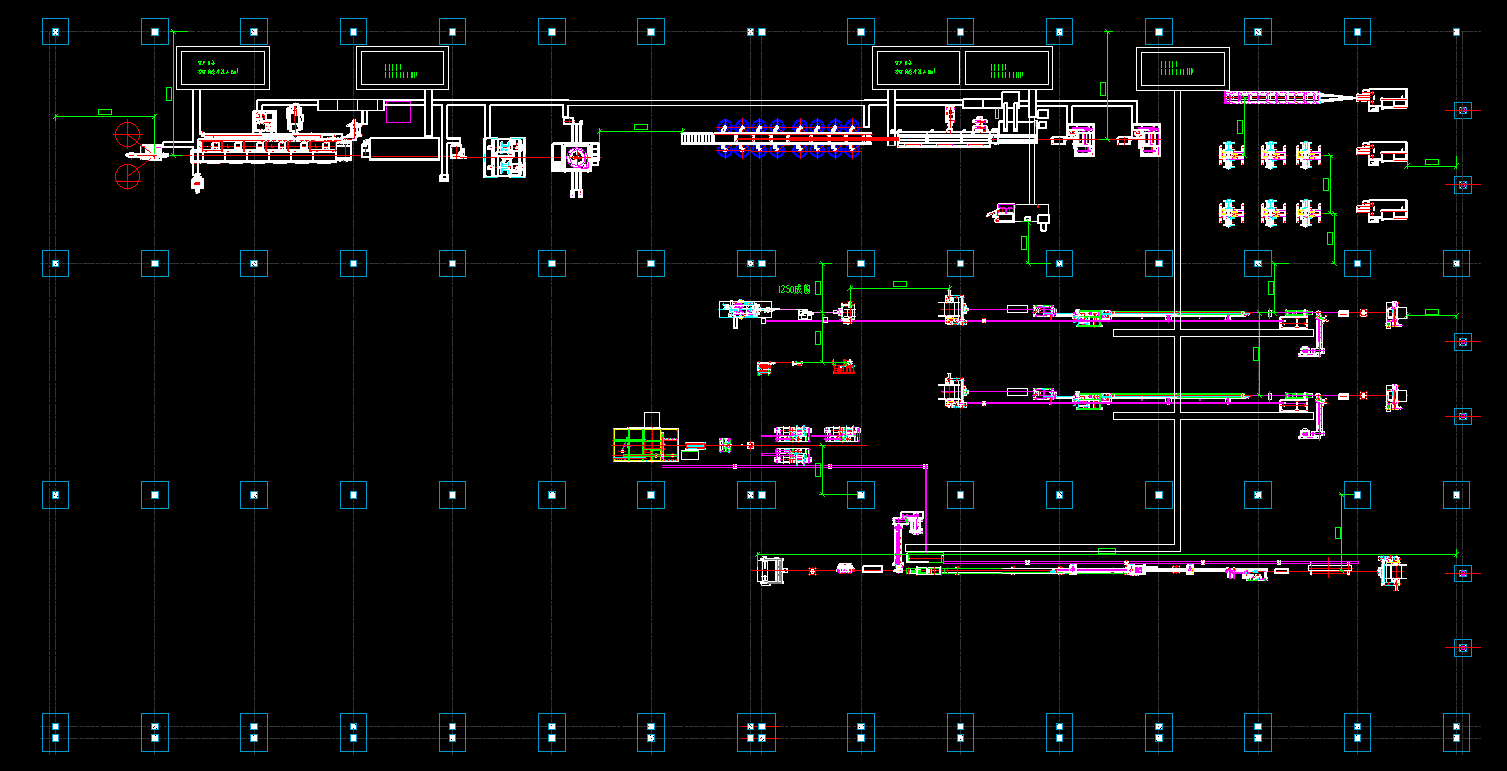

Чертежи планирования завода-изготовителя заказчика

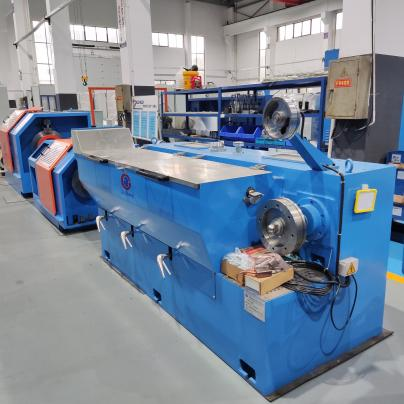

JCJX-LHD450/9
Машина для разборки медных прутков LHT450 — это волочильное оборудование, которое вытягивает медную проволоку диаметром от 8 мм до 1,2–4,0 мм. Он имеет чугунный литой корпус редуктора, работает с низким уровнем шума и покрыт на поверхности карбидом вольфрама.
Максимальный диаметр входного отверстия: Φ 8 мм
Выходной диаметр: Φ 1,2 мм~ Φ 4,0 мм, Φ 1,5 мм~ Φ 4,0 мм, Φ 2,1 мм~ Φ 4,0 мм.
| Тип машины | LHT450/13 | LHT450/11 | LHT450/9 |
| Макс. диаметр входного отверстия (мм) | φ8 | φ8 | φ8 |
| Диаметр выходного отверстия (мм) | φ1.2-4.0 | φ1,5-4,0 | φ2.1-4.0 |
| Макс.Умри №. | 13 | 11 | 9 |
| Макс. скорость линии (м/с） | 25 | 22 | 20 |
| Строение тела | Глаженный литой |
| Тип трансмиссии | С помощью высокоточного шлифовального станка |
| Диаметр шпиля фиксированной скорости (мм) | Диаметр шпиля фиксированной скорости (мм) |
| Чертежный шпиль | φ450 |
| Мощность главного двигателя (кВт) | Покрыт вольфрамом |
| Двигатель шпиля фиксированной скорости (кВт) | 280 |
| Тип смазки | 75 |
| Тип смазки | Погружение |
| Дополнительное оборудование | 1. Устройство непрерывного отжига 450Т 2. Двойной сгребание 3. Намотчик 4. Приемник WS-1000 |

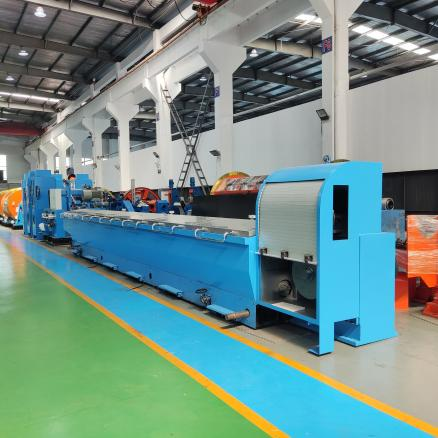

JCJX-17DHTB
Скорость волочения находится между высокоскоростными и низкоскоростными волочильными машинами. Он оснащен устройством непрерывного отжига, которое может выполнять онлайн-термическую обработку проволоки в процессе волочения для удаления наклепа и восстановления пластичности металла.
1. Двойная инверторная система автоматического регулирования натяжения.
2. Основная чугунная рама Unify 250, прецизионное оборудование, отсутствие ударов.
3. Шпиль обработан износостойким вольфрамом.
4. Подходит для машины непрерывного отжига, приемной машины с валом и без него, а также намоточной машины.
| Тип машины | 280/13DH | 300/9DH | 250/17DH | 260/17Д |
| Макс. Диаметр входного отверстия (мм) | Φ3.5 |
| Диаметр выходного отверстия (мм) | Φ0,65-2,80 | Φ1.2-2.8 | Φ0,4-1,6 | Φ0,4-1,2 |
| Макс. Умри №. | 13 | 9 | 17 | 17 |
| Макс. Скорость линии (м/мин) | 2000 | 1200 | 1800 | 1200 |
| Структура тела | выглаженный литой | | | |
| Коэффициент скольжения машины | 20% | 18% | 20% | 18% |
| Тип трансмиссии | 280 | 300 | 250 | 260 |
| Диаметр шпиля с фиксированной скоростью (мм) | С помощью высокоточного шлифовального станка | По цепочке |
| Мощность приемного двигателя (кВт) | 11(15) | 11 |
| Тип смазки | Полное погружение | Тип распыления |
| Размер приемной бобины (мм) | Φ500/Φ630 (диаметр отверстия Φ127 мм) или изменяется по требованию |
| Дополнительное оборудование | 1. Устройство непрерывного отжига 2. Намотчик |
| Онлайн-устройство непрерывного отжига |
| Тип | 350Т | 250Т/Б | 250Т/А |
| Структура машины | Горизонтальный | Вертикальный | Вертикальный |
| Диаметр отжигового круга (мм) | Φ350 | Φ250 | Φ250 |
| Диаметр отжиговой проволоки (мм) | Φ0,8-Φ2,8 | Φ0,6-Φ2,2 | Φ0,4-Φ1,6 |
| Тип защиты от отжига | Пар или азот |
| Напряжение отжига | 0-65 В (постоянный ток) | 0-60 В (постоянный ток) |
| Ток отжига | 0-2500А(постоянный ток) | 0-(2000A,1500A,1200A)(DC) |
JCJX-650P Автоматическая машина для группирования с двойным скручиванием
Он приспособлен для скручивания голой медной проволоки, оловянной проволоки и лакированной проволоки, которые состоят из более чем 7 прядей. Магнитный тормоз, который автоматически тормозит при обрыве провода, представляет собой магнитную порошковую муфту. (Выход управления ПЛК).
1. Преобразователь имеет марку INOVANCE, подшипники — импортные марки.
2. Двигатель имеет национальную первоклассную марку
3. Низкое напряжение включения-выключения, тормоза соответствуют бренду высшего класса в стране и за рубежом.
| Тип машины | JCJX-300P | JCJX-500P | JCJX-500PB |
| Использовать | Для связывания 7 голых медных,луженых, эмалированных проводов |
| Тип управления | Управление инвертором PLC HMI |
| Площадь сечения скручивания (мм2) | 0,035-0,45 | 0,05-2,50 | 0,05-4,00 |
| Диаметр медной проволоки (мм) | Φ0,05-Φ0,25 | Φ0,10-Φ0,45 | Φ0,10-Φ0,52 |
| Шаг скручивания (мм) | 2.00-17.17 | 6.30-50.40 | 6.30-80.5 |
| Направление скручивания | С или З |
| Натяжение при натяжении | Натяжение контролируется магнитной муфтой |
| Максимальная скорость главного вала (об/мин) | 3000 | 3000 | 2500 |
| Тип обхода | Поперечное и расстояние можно регулировать, опираясь на поперечный |
| Смазка подшипников | Смазка ниппеля высокотемпературным маслом | Смазка тонким маслом, циркуляционное охлаждение |
| Тип загрузки и выгрузки бобины | Гидравлический тип |
| Макс. Диаметр шпульки. | Φ300 | Φ500 | Φ500 |
| Блок автоматической остановки | Автоматическая остановка при достижении заданной длины и обрыве провода внутри и снаружи |
| Тормоз | Магнитный тормоз |
| Мощность двигателя (кВт) | 4 | 5.5 | 5.5 |
| Высота центра главного вала (мм) | 630 | 700 | 700 |
JCJX-500/1 6-трубчатый стрендер
Машина используется для изготовления медной многожильной проволоки,алюминиевой многожильной проволоки со стальным сердечником и стального каната. Ее также можно использовать для многожильной стальной проволоки и изолированной проволоки.
В зависимости от модели максимальный наружный диаметр закручивания может быть выбран: 12 мм и 15 м. В зависимости от модели диапазон шага закручивания составляет 20~181, 20~331, 36~274
1. Удобное управление инвертором HMI с помощью ПЛК.
2. Низкая стоимость и высокая эффективность.
3. Высокая скорость,высокая производительность.
4. Эта машина используется для изготовления медной многожильной проволоки, алюминиевой многожильной проволоки со стальным сердечником и стального каната. Ее также можно использовать для многожильной стальной проволоки и изолированной проволоки.
| Тип машины | 400 тип | Тип 500 | Тип 630 |
| Диаметр одинарной медной проволоки | Ø1,0-2,5 мм | Ø 1,3-4,5 мм |
| Диаметр одинарной стальной проволоки | Ø1,5-3,0 | Ø1,3-3,5 мм |
| Диаметр одинарной алюминиевой проволоки | Ø1,5-4,0 мм | Ø1,8-5 мм |
| Макс. диаметр застрявшего груза. | 12мм | 15мм |
| Диапазон высоты тона | 20-181мм | 20-331мм | 36-274мм |
| Скорость вращения трубки | 700р/мин | Большой тип подшипника 600р/мин | Большой тип подшипника 500р/мин |
| Опорное колесо 500р/мин | Опорное колесо 350р/мин |
| Диаметр тягового колеса | Ø800 400мм | Ø1250мм | Ø1250мм |
| Отдающая бобина внутри стрендера | 400мм | 500мм | 630мм |
| Размер приемной бобины | PN800-1250мм | PN800-1600мм | ПН1200-2000мм |

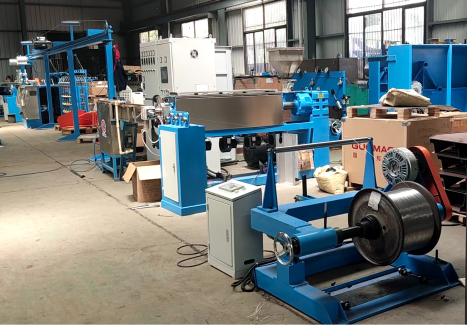

Экструдерная машина JCJX-70 35
Точная конструкция винта, прочный, не слизь, не снимает хром, быстро меняет цвет, с высокой емкостью, высоким качеством, концентричность проволоки более 90%, с высокой точностью ±0,03. С сенсорным экраном управления ПЛК, простотой эксплуатации, большей удобством использования.
1. Применение: используется для изоляции кабелей с ПВХ,ПЭНП, НЕЙЛОНОМ, ТПУ.
2. Производственная линия состоит из: отдающей, основной машины, основного шкафа, неподвижного желоба, тяги, приемки.
3. Дополнительные детали: гусеница, сверкающая машина, лазерный датчик для проверки диаметра, винт LSZH, приемно-отводящий механизм портального типа, приемно-отводящий механизм концевого вала.
| Тип | JCJX-30 | JCJX-40 | JCJX-50 | JCJX-60 | JCJX-70 | JCJX-80 | JCJX-90 |
| Диаметр винта (мм) | Ø30 | Ø40 | Ø50 | Ø60 | Ø70 | Ø80 | Ø90 |
| Соотношение L/D винта | 25:1 | 25:1 | 25:1 | 25:1 | 25:1 | 25:1 | 25:1 |
| Мощность экструзии (кг/ч) ПВХ | 25 | 40 | 80 | 100 | 130 | 200 | 240 |
| Мощность экструзии (кг/ч) ПЭНП | 16 | 20 | 40 | 53 | 86 | 122 | 133 |
| Мощность экструзии (кг/ч) ПП | 13 | 17 | 34 | 41 | 68 | 96 | 124 |
| Мощность главного двигателя | 5.5 | 7.5 | 11 | 18.5 | 22-37 | 30-55 | 37-75 |
| Общая мощность | 21 | 24 | 28 | 42 | 50 | 65 | 75-113 |
| Диаметр ребристого дерева (мм) | 0,2-1 | 0,4-3 | 0,8-5 | 1-8 | 2-12 | 3-25 | 5-35 |
| Размер отдающей бобины (мм) | 300/400 | 300/500 | 400/630 | 500/630 | 500/630 | 500/630 | 630/800 |
| Выплатная мощность | 2.2 | 3.7 | 3.7 | 3.7 | 3.7 | 5,5/7,5 | 7.5/11 |
| Тип тягово-съездной единицы | Капастан | Капастан | Капастан | Капастан | Капастан | Капастан Гусеница | Капастан Гусеница |
| Мощность тягового агрегата | 1.5 | 2.2 | 2.2 | 3.7 | 3.7 | 5.5 | 5.5 |
| Длина накопителя (м) | 220 | 220 | 220 | 220 | 220 | 220 | 220 |
| Размер приемной бобины (мм) | 400/500 | 400/630 | 400/630 | 500/630 | 630/800 | 800/1000 | 630/1250 |
| Мощность поглощения | 2.2 | 2.2 | 2.2 | 2.2 | 3.7 | 3.7 | 5.5 |
| Скорость линии (м/мин) | 10-650 | 10-650 | 10-650 | 10-650 | 10-500 | 10-350 | 10-250 |
| Размер (м) (Д*Ш*В) | 20*1,5*2,1 | 20*1,6*2,1 | 20*1,7*2,1 | 20*2,5*2,1 | 25*2,5*2,1 | 25*3,2*2,1 | 30*3,6*2,1 |
| Вес(Т) | 5 | 6 | 8 | 8 | 8.5 | 7-9 | 9-12 |

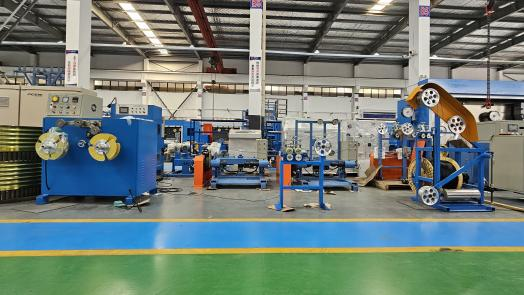

Намоточная машина JCJX-630/1250
В основном он используется для скручивания длинных рулонов проводов или кабелей в катушки для облегчения последующей упаковки, транспортировки и использования.
Особенность:
1. Автоматическое натяжение может управлять отдающим устройством, провода располагаются на бобине.;
2. При использовании автоматического набора выплат необходим платежный провод.
3. Высокая эффективность, как правило, производит 700 за 8 часов, поднимает трижды.
| Модель | Φ630мм | Φ1250мм | Φ1250-Φ1600мм |
| Применимый диапазон проводов | 0,5-6 мм2 | 10-70мм2 | 10-240мм2 |
| Преодоление напряжения | Автоматически |
| Скорость главного двигателя | 0-600 об/мин | 0-300 об/мин | 0-300 об/мин |
| Тип загрузки бобины | Рычажного типа | Электрический тип | Электрический тип |
| Модель нагрудника с выплатой | Φ400-630мм | Φ800-1250мм | Φ1000-1600мм |
| Модель постукивания | Внешний диаметр ≤320 мм Внутренний диаметр 120 мм Ширина30-100мм | Внешний диаметр≤600 мм Внутренний диаметр 200300 мм Ширина60-150мм 150-200мм | 50-250 |
| Власть | 2,2 кВт | 3кВт | 4кВт |
| Структура счетчика метров | Тип of wheel pressure | Тип двойного колеса с давлением воздуха | Двойное колесо тип с давлением воздуха |
| Тип индукции/ Точность измерения | Вращающийся энкодер/0,5% | Вращающийся энкодер/0,5% | Вращающийся энкодер/0,5% |
