Всего имеется четыре производственные линии, подробности следующие:
1. Экструдер кремния JCJX-65 Экструзия сердечника проволоки
2. Консольная однокруточная машина JCJX-1000 Скручивание сердечника проволоки
3. Экструдер JCJX-80 Экструзия оболочки
4. Намоточная машина JCJX-1250 Намотка

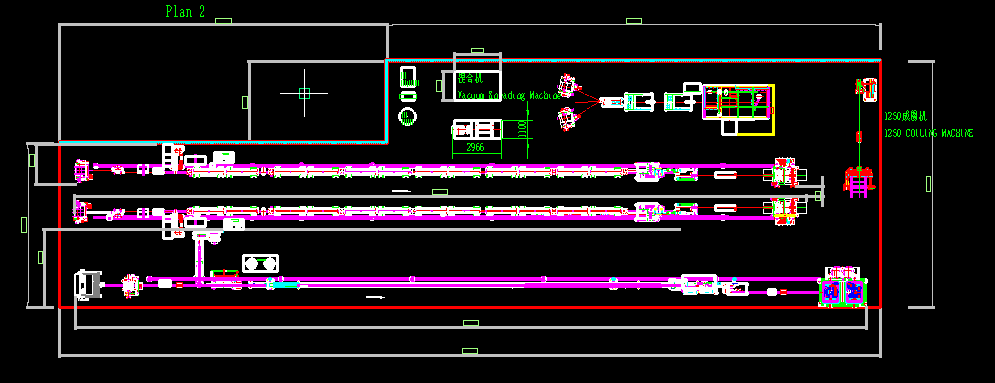

Чертежи планирования завода-изготовителя заказчика
Компания Jiangsu Jiacheng Technology Co., Ltd. занимается развитием отрасли оборудования для производства кабелей с момента своего основания в 1990 году. Мы являемся профессиональной компанией, которая производит различные типы оборудования для производства проволоки и кабелей, такие как волочильные машины, крутильные машины, экструдеры, намоточные и оберточные машины, прядильные машины, отжиговые и лужильные машины и другие сопутствующие машины для производства проволоки и кабелей.

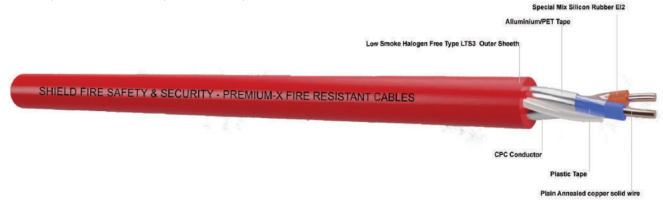

Недавно наша компания успешно достигла соглашения о сотрудничестве с заказчиком в Объединенных Арабских Эмиратах и поставила полный план производства двухжильной линии по производству огнестойкого кабеля площадью 1,5-2,5 квадратных метра. В процессе приемки заказчик высоко оценил механические характеристики, качество и различные виды послепродажного обслуживания нашей компании и надеется на дальнейшее сотрудничество с Jiacheng Technology в будущем.

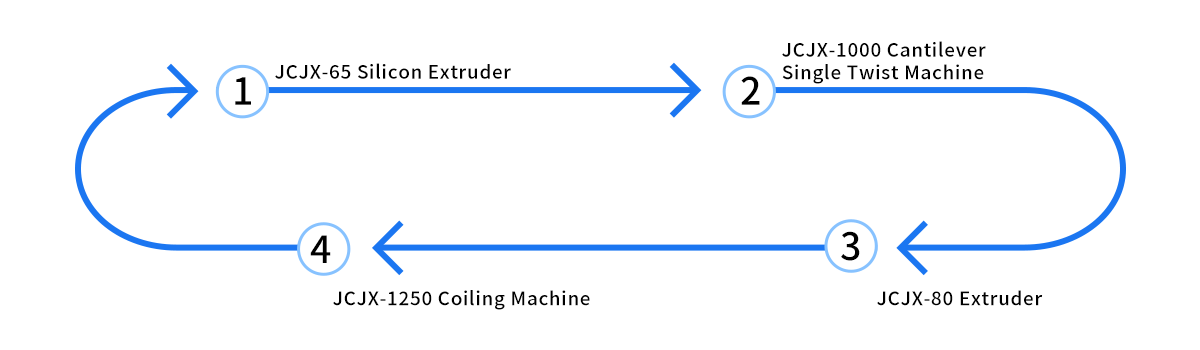

Процесс производственной линии:
Весь план планирования

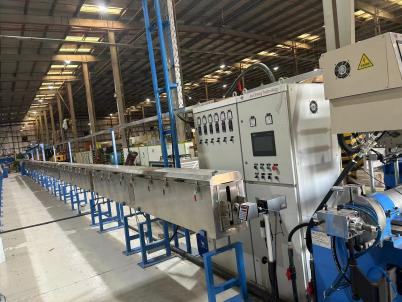

Экструдер кремния JCJX-65
Применяется для всех видов высокотемпературных силиконовых резиновых кабелей и высокотемпературных оболочек.
1. Управление, настройка и мониторинг параметров всей производственной линии с помощью сенсорного экрана ПЛК.
2. Для предотвращения внутренней вулканизации в силиконовой резине использовались винт и цилиндр, крейцкопф и матрицы.
3. Используется силиконовая резина, позволяющая избежать регулировки головки матрицы, автоматического управления системой водяного охлаждения или ручного управления.
4. С системой обратной связи для точного тестирования, обеспечивающей точный диаметр проволоки и снижающей стоимость.
|
Модель
|
JCJX-45
|
JCJX-70
|
JCJX-90
|
JCJX-120
|
|
Мощность основной машины (кВт)
|
11
|
22
|
37
|
45
|
|
Мощность экструзии (кг/ч)
|
30
|
80
|
135
|
260
|
|
Диаметр винта (мм)
|
φ45
|
Φ70
|
φ90
|
φ120
|
|
Соотношение L/D винта
|
12:1
|
14:1
|
14:1
|
14:1
|
|
Размер отдающей бобины (мм)
|
φ300-400
|
Φ400-630
|
φ400-630
|
φ1000-1200
|
|
Размеры проводников (мм)
|
φ0,2-3,0
|
Φ1,5-6,0
|
φ2.1-10
|
φ5.0-15
|
|
Размеры готового кабеля (мм)
|
φ0,8-5,0
|
Φ1,8-8,0
|
φ3.0-12
|
φ8.0-20
|
|
Длина вулканизационного резервуара (м)
|
12
|
16
|
24
|
24
|
|
Тепловая мощность
|
Секция 36кВт
|
Секция 48кВт
|
Секция 72кВт
|
Секция 84кВт
|
|
Тяговый двигатель (кВт)
|
2.2
|
4
|
7.5
|
11
|
|
Скорость производства (м/мин)
|
10-200
|
10-200
|
4-40
|
4-40
|
|
Размеры приемной бобины (мм)
|
Φ400-500
|
Φ400-630
|
φ1250-1600
|
φ1250-2000
|

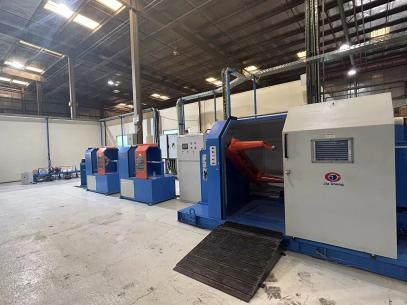

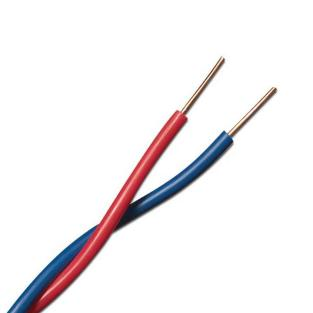

Консольная однокруточная машина JCJX-1000
Он используется для всех видов кабелей и обмоток, а также для всех видов мягких проводников и компьютерных кабелей, резиновых кабелей управления, таких как KVVRP, KVVR, RVV, KVV.
1) Большая стабильность, высокая эффективность производства, низкий уровень шума и простота эксплуатации.
2) Может скручивать как кабель, так и медный провод.
3) Одновременное скручивание и обертывание.
|
Модель
|
JCJX-630
|
JCJX-800
|
JCJX-1000
|
JCJX-1250
|
|
Диаметр отдающей бобины (мм)
|
Φ400-Φ500-Φ630
|
|
Диаметр приемной бобины (мм)
|
Φ630
|
Φ800
|
Φ1000
|
Φ1250
|
|
Применимый диаметр провода (мм)
|
Φ0,6-3,0
|
Φ1,0-5,0
|
|
Мощность главного двигателя (кВт)
|
11
|
15
|
15
|
20
|
|
Макс. диаметр укладки (мм)
|
Φ15
|
Φ20
|
Φ25
|
Φ30
|
|
Шаг скручивания (мм)
|
20-200
|
30-300
|
30-350
|
30-350
|
|
Количество оборотов (об/мин)
|
1000
|
800
|
600
|
550
|
|
Натяжение при натяжении
|
Пневматическое натяжение
|
|
Стиль обхода
|
Бесступенчатое регулирование в зависимости от скорости вращения бобины и возвратно-поступательного движения
|
|
Расстояние прохождения (мм)
|
2-12
|
3-20
|
3-30
|
3-30
|
|
Направление скручивания
|
Обозначение свободного направления S или Z
|
|
Тип упаковки
|
Центральная обмотка проволокой или боковая обмотка
|

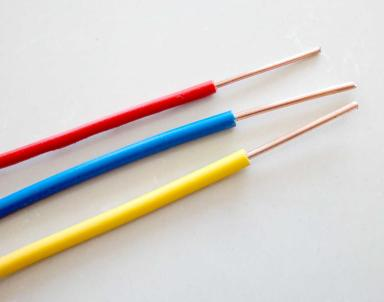

Экструдер JCJX-80
Используется для изоляции проводов и кабелей с помощью ПВХ, ПЭНП, НЕЙЛОНА, ТПУ. Также это может быть оборудование с тройной коэкструзионной траверсой и двойным слоем.
1. Производственная линия состоит из: отдающего устройства, основного станка, основного шкафа, неподвижного желоба, подвижного желоба, аккумулятора, тяги, приемного устройства, искрового тестера.
2. Дополнительные детали: активная подача,предварительный нагреватель, порошковая машина, лазерный датчик для проверки диаметра, винт LSZH, приемная, намоточная и оберточная машина с одной и двумя бобинами.
3. Особенность: точная конструкция винта, прочный, не слизь, не снимает хром, быстро меняет цвет, с высокой емкостью, высоким качеством, концентричность проволоки более 90%, с высокой точностью ±0,03. С сенсорным экраном управления ПЛК,простотой эксплуатации, большей удобством использования.
|
Тип
|
JCJX-30
|
JCJX-40
|
JCJX-50
|
JCJX-60
|
JCJX-70
|
JCJX-80
|
JCJX-90
|
|
Диаметр винта (мм)
|
Ø30
|
Ø40
|
Ø50
|
Ø60
|
Ø70
|
Ø80
|
Ø90
|
|
Соотношение L/D винта
|
25:1
|
25:1
|
25:1
|
25:1
|
25:1
|
25:1
|
25:1
|
|
Мощность экструзии (кг/ч) ПВХ
|
25
|
40
|
80
|
100
|
130
|
200
|
240
|
|
Мощность экструзии (кг/ч) ПЭНП
|
16
|
20
|
40
|
53
|
86
|
122
|
133
|
|
Мощность экструзии (кг/ч) ПП
|
13
|
17
|
34
|
41
|
68
|
96
|
124
|
|
Мощность главного двигателя
|
5.5
|
7.5
|
11
|
18.5
|
22-37
|
30-55
|
37-75
|
|
Общая мощность
|
21
|
24
|
28
|
42
|
50
|
65
|
75-113
|
|
Диаметр ребристого дерева (мм)
|
0,2-1
|
0,4-3
|
0,8-5
|
1-8
|
2-12
|
3-25
|
5-35
|
|
Размер отдающей бобины (мм)
|
300/400
|
300/500
|
400/630
|
500/630
|
500/630
|
500/630
|
630/800
|
|
Выплатная мощность
|
2.2
|
3.7
|
3.7
|
3.7
|
3.7
|
5,5/7,5
|
7.5/11
|
|
Тип тягово-съездной единицы
|
Капастан
|
Капастан
|
Капастан
|
Капастан
|
Капастан
|
Капастан
Гусеница
|
Капастан
Гусеница
|
|
Мощность тягового агрегата
|
1.5
|
2.2
|
2.2
|
3.7
|
3.7
|
5.5
|
5.5
|
|
Длина накопителя (м)
|
220
|
220
|
220
|
220
|
220
|
220
|
220
|
|
Размер приемной бобины (мм)
|
400/500
|
400/630
|
400/630
|
500/630
|
630/800
|
800/1000
|
630/1250
|
|
Мощность поглощения
|
2.2
|
2.2
|
2.2
|
2.2
|
3.7
|
3.7
|
5.5
|
|
Скорость линии (м/мин)
|
10-650
|
10-650
|
10-650
|
10-650
|
10-500
|
10-350
|
10-250
|
|
Размер (м) (Д*Ш*В)
|
20*1,5*2,1
|
20*1,6*2,1
|
20*1,7*2,1
|
20*2,5*2,1
|
25*2,5*2,1
|
25*3,2*2,1
|
30*3,6*2,1
|
|
Вес(Т)
|
5
|
6
|
8
|
8
|
8.5
|
7-9
|
9-12
|

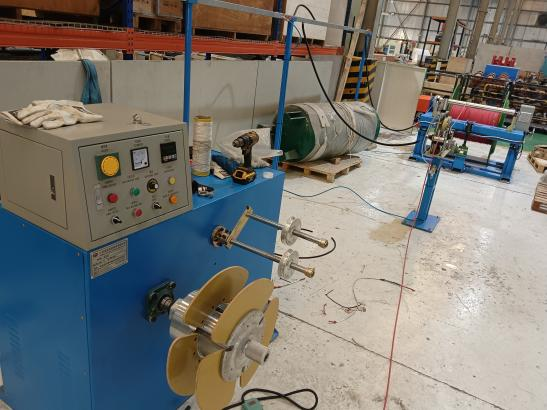

Намоточная машина JCJX-1250
В основном он используется для скручивания длинных рулонов проводов или кабелей в катушки для облегчения последующей упаковки, транспортировки и использования.
Особенность:
1. Автоматическое натяжение может управлять отдающим устройством, провода располагаются на бобине.;
2. При использовании автоматического набора выплат необходим платежный провод.
3. Высокая эффективность, как правило, позволяет производить 700 единиц за 8 часов, поднимать трижды.
|
Модель
|
Φ630мм
|
Φ1250мм
|
Φ1250-Φ1600мм
|
|
Применимый диапазон проводов
|
0,5-6 мм2
|
10-70мм2
|
10-240мм2
|
|
Преодоление напряжения
|
Автоматически
|
|
Скорость главного двигателя
|
0-600 об/мин
|
0-300 об/мин
|
0-300 об/мин
|
|
Тип загрузки бобины
|
Рычажного типа
|
Электрический тип
|
Электрический тип
|
|
Модель нагрудника с выплатой
|
Φ400-630мм
|
Φ800-1250мм
|
Φ1000-1600мм
|
|
Модель постукивания
|
Внешний диаметр ≤320 мм
Внутренний диаметр 120 мм
Ширина30-100мм
|
Внешний диаметр≤600 мм
Внутренний диаметр 200300 мм
Ширина60-150мм
150-200мм
|
50-250
|
|
Власть
|
2,2 кВт
|
3кВт
|
4кВт
|
|
Структура счетчика метров
|
Тип of wheel pressure
|
Тип двойного колеса
с давлением воздуха
|
Двойное колесо
тип с давлением воздуха
|
|
Тип индукции/
Точность измерения
|
Вращающийся энкодер/0,5%
|
Вращающийся энкодер/0,5%
|
Вращающийся энкодер/0,5%
|
