Двойного кручения пучковая машина

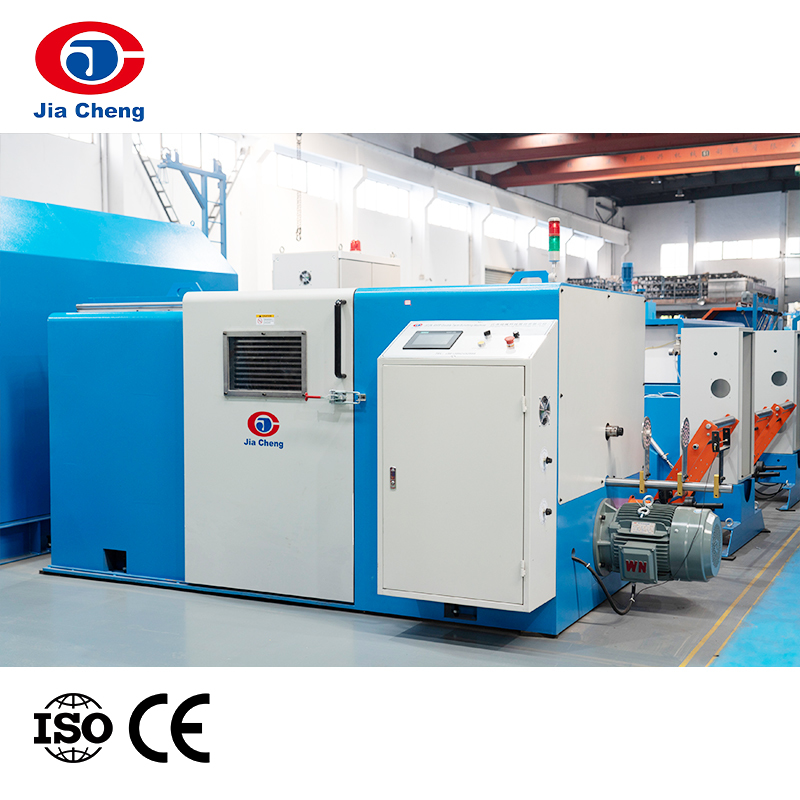

Автоматическая пучковая машина двойного кручения

Описание продукции

Оборудование предназначено для скрутки медной проволоки, луженой проволоки и эмалированной проволоки (более 7 жил). Оснащено магнитным тормозом с автоматическим срабатыванием при обрыве проволоки. Контроль натяжения осуществляется с помощью порошковой муфты (управление PLC).

Свяжитесь с нами

Предыдущий：Автоматическая высокоскоростная пучковая машина двойного кручения Следующий：Нет следующей статьи

Особенность
Спецификация

Описание:

1) Преобразователь имеет марку INOVANCE, подшипники импортные.

2) Двигатель имеет национальную первоклассную марку

3) Низковольтные тормоза с функцией включения-выключения соответствуют самым высоким стандартам как в стране, так и за рубежом.

Применение:

Для соединения 7 голых медных, луженых и эмалированных проводов.

Технические характеристики оборудования:

Модель	JCJX-300P	JCJX-500P	JCJX-500PB
Назначение	Для скрутки (пучкования) 7 жил медной, луженой и эмалированной проволоки
Тип управления	PLC + HMI + инвертор
Площадь сечения скрутки (мм²)	0,035-0,45	0,05-2,50	0,05-4,00
Диаметр медной проволоки (мм)	Φ0,05-Φ0,25	Φ0,10-Φ0,45	Φ0,10-Φ0,52
Шаг скрутки (мм)	2.00-17.17	6.30-50.40	6.30-80.5
Направление скрутки	S или Z
Натяжение приемки	Контроль натяжения магнитной муфтой
Максимальная скорость главного вала (об/мин)	3000	3000	2500
Тип раскладчика	Поперечный ход с регулировкой подшипниковым механизмом
Смазка подшипников	Смазка ниппеля высокотемпературным маслом	Смазка тонким маслом, циркуляционное охлаждение
Тип загрузки и выгрузки бобины	Гидравлический тип
Макс. Диаметр шпульки.	Φ300	Φ500	Φ500
Блок автоматической остановки	Автоматическая остановка при достижении заданной длины и обрыве провода внутри и снаружи
Тормоз	Магнитный тормоз
Мощность двигателя (кВт)	4	5.5	5.5
Высота центра главного вала (мм)	630	700	700

Модель	JCJX-650P	JCJX-800P	JCJX-1000
Назначение	Для связывания 7 голых медных, луженых проводов, эмалированных проводов
Тип управления	PLC + HMI + инвертор
Площадь сечения скрутки (мм²)	0,18-6,00	2.5-16.00	8.00-20.00
Диаметр медной проволоки (мм)	Φ0,18-Φ1,00	Φ0,50-Φ1,20	Φ0,72-Φ6,0
Шаг скрутки (мм)	11.61-99.04	22.51-152.32	22,73-173,66
Направление скрутки	S или Z
Натяжение приемки	Контроль натяжения магнитной муфтой
Максимальная скорость главного вала (об/мин)	2000	1200	800
Тип раскладчика	Поперечный ход с регулировкой подшипниковым механизмом
Смазка подшипников	Смазка тонким маслом, циркуляционное охлаждение	Смазка ниппеля высокотемпературным маслом	Смазка ниппеля высокотемпературным маслом
Тип загрузки и выгрузки бобины	Гидравлический тип
Макс. Диаметр шпульки.	Φ630	Φ800	Φ1000
Блок автоматической остановки	Автоматическая остановка при достижении заданной длины и обрыве провода внутри и снаружи
Тормоз	Магнитный тормоз
Мощность двигателя (кВт)	7.5	11	22
Высота центра главного вала (мм)	850	900	1100
