Волочильный стан JCJX для латунной проволоки

Описание продукции

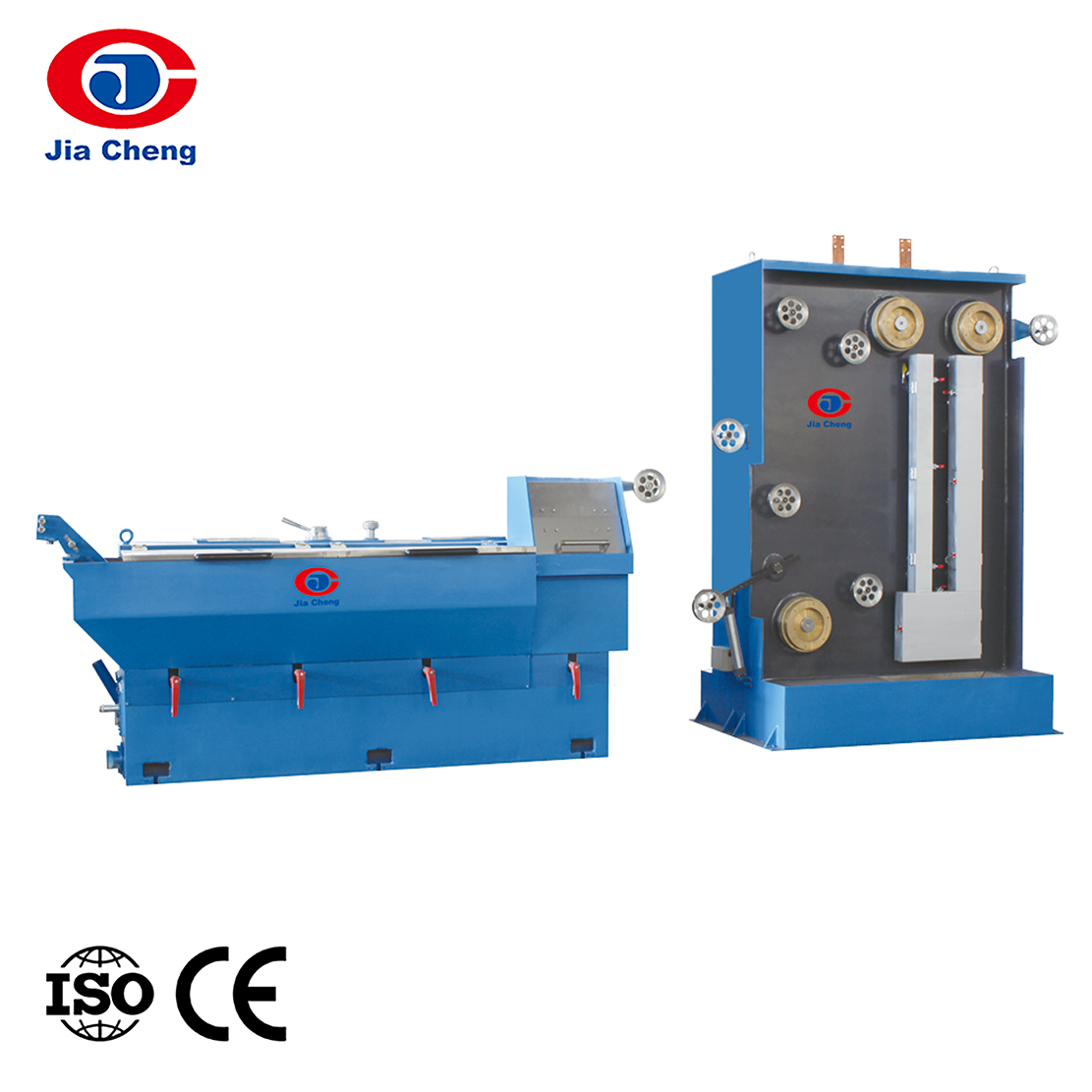

Среднескоростная большая волочильная машина для латунной проволоки 400 представляет собой волочильное оборудование, специально предназначенное для латунной проволоки. Он оснащен волочильным барабаном диаметром 400 мм и подходит для непрерывной волочения латунной проволоки с диаметром входящей проволоки Φ3,5-6,5 мм и диаметром исходящей проволоки Φ0,8-3,0 мм.

Свяжитесь с нами

Предыдущий：Нет предыдущей статьей Следующий：Волочильный стан для медной катанки средней скорости JCJX-LHT400

Особенность
Спецификация

Описание:

1).Применяется высокоточная наземная зубчатая передача.

2).Интерфейс «человек-машина» с сенсорным экраном ПЛК, с замкнутым контуром управления натяжением и скоростью протяжки проволоки, автоматическим отключением при обрыве проволоки, что сокращает отходы и повышает выход продукции.

3).Модули отдачи, волочения проволоки, охлаждения и приема независимы и обеспечивают быструю замену штампов и катушек.

Применение:

Подходит для волочения латунной проволоки с диаметром входящей проволоки 3,5–6,5 мм и диаметром исходящей проволоки 0,8–3,0 мм.

Технические характеристики:

Модель	400/9	400/7	280/13DLH/D
Диаметр входного отверстия (мм)	Φ6.5	Φ5.2	Φ3.5
Диаметр выходной проволоки (мм)	Φ2,5-3,0	Φ2,5-3,0	Φ0,8-1,6
Умри №.	9	7	13
Макс. скорость линии (м/мин)	500	500	1200
Диаметр шпиля фиксированной скорости	400	400	280
Тип привода Высокоточные шлифованные шестерни	С помощью высокоточного шлифовального станка
Мощность главного двигателя	132	132	45
Тип смазки	Погружение
Дополнительное оборудование	1.Устройство непрерывного отжига 2.Намотчик 3.Прием катушки 4.Статический намотчик
Тип смазки	Погружение
Тип приемного устройства	1. Устройство непрерывного отжига 350Т 2. Двойной прием 3. Накопитель 4. QD630 Одинарный прием
Дополнительная функция	Быстрая замена штампа (автоматические вычисления ПЛК)

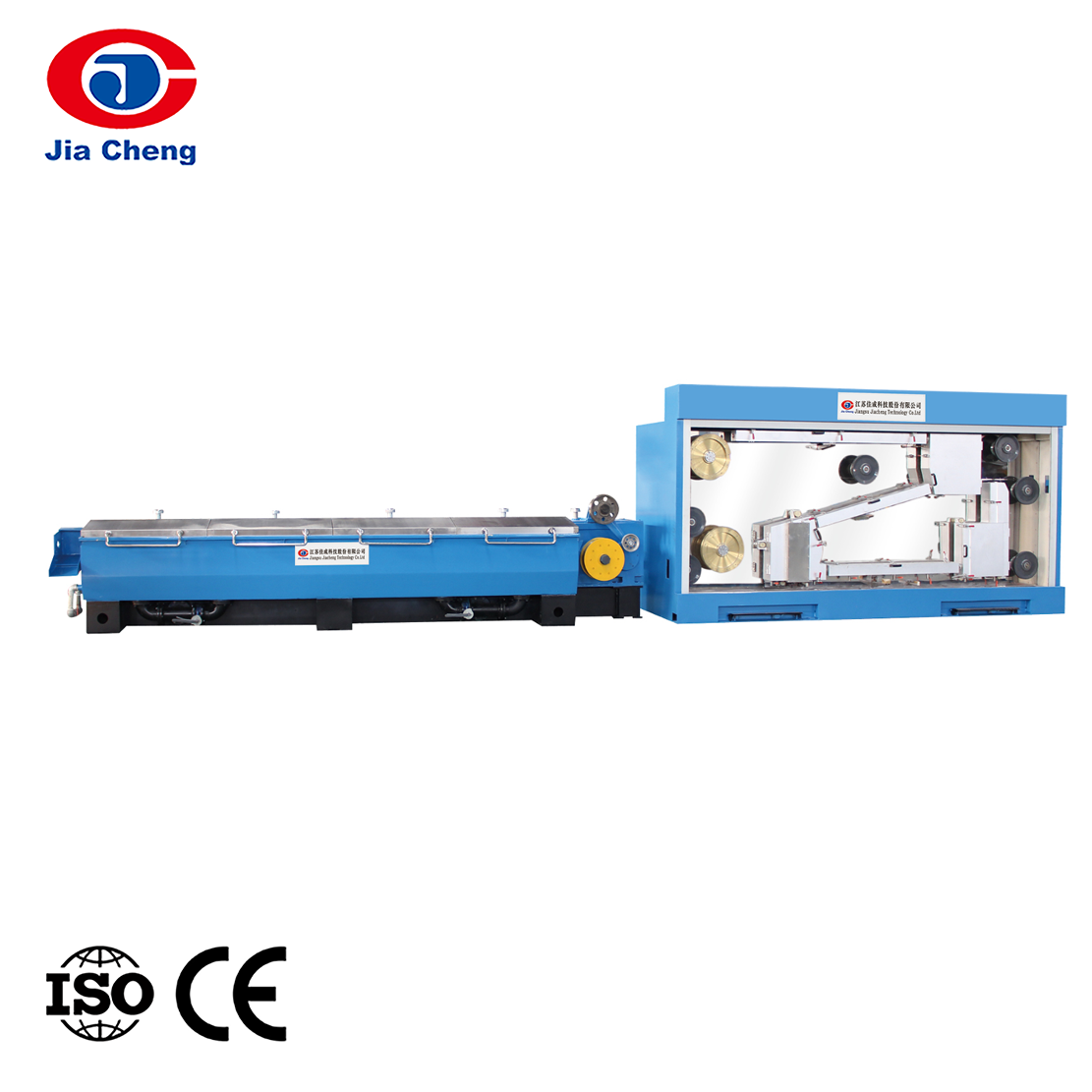

Онлайн-устройство непрерывного отжига
Тип	450Т/Б	250Т/Б
Структура машины	горизонтальный	вертикальный
Диаметр отжигового колеса (мм)	Φ450	Φ250
Диаметр отжиговой проволоки.	Φ2.0-Φ3.2	Φ0,8-Φ1,6
Напряжение отжига	0-85В(переменного тока)	0-85 В (постоянный ток)
Ток отжига	0-3500А(переменного тока)	0-1200А(постоянный ток)
Ток отжига	0-4500А(постоянный ток)	0-4500A(AC)
