Волочильный стан для катанки

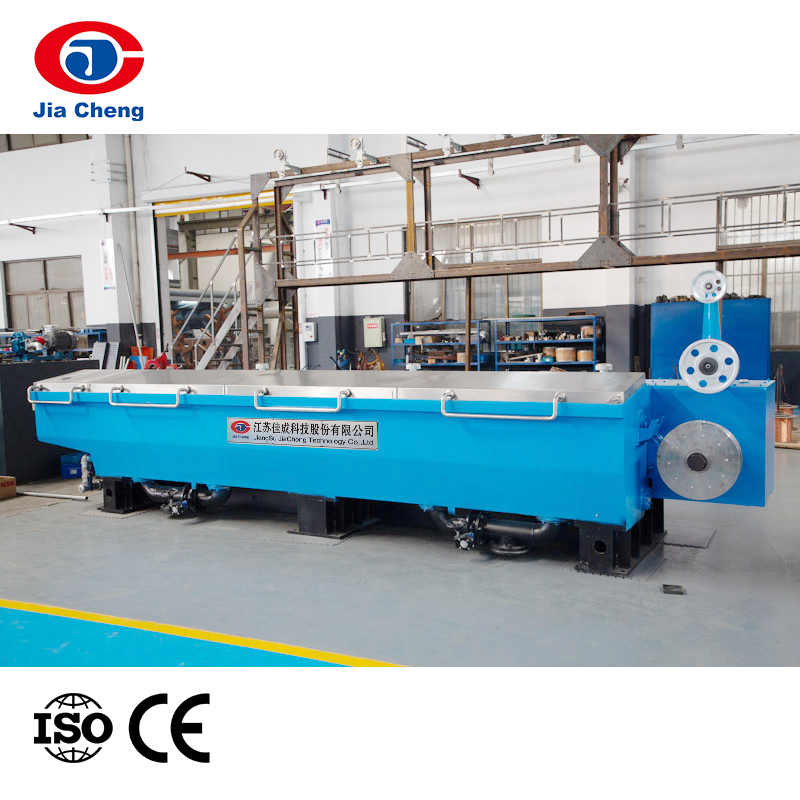

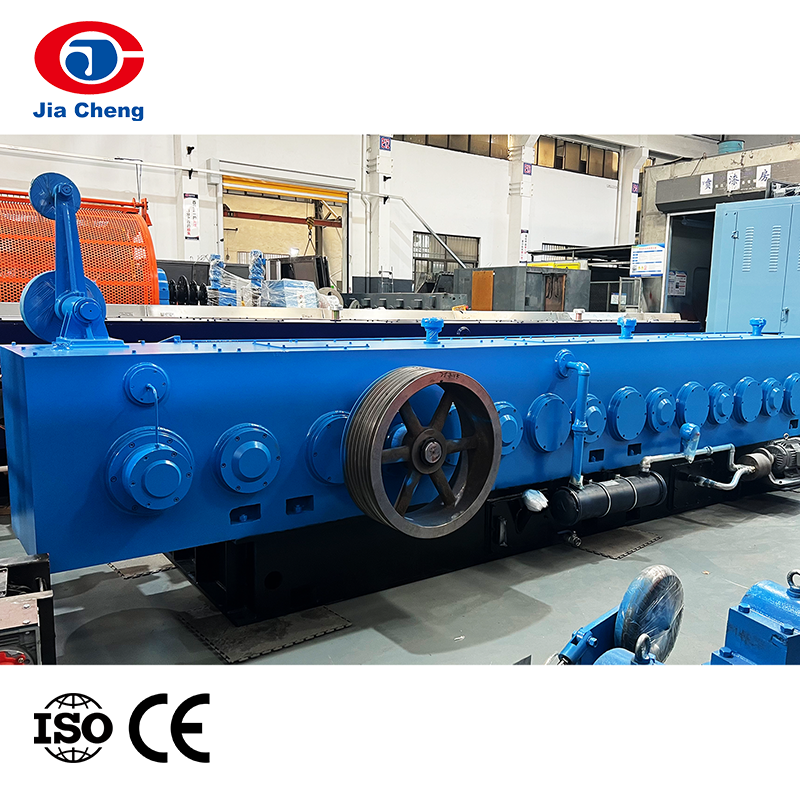

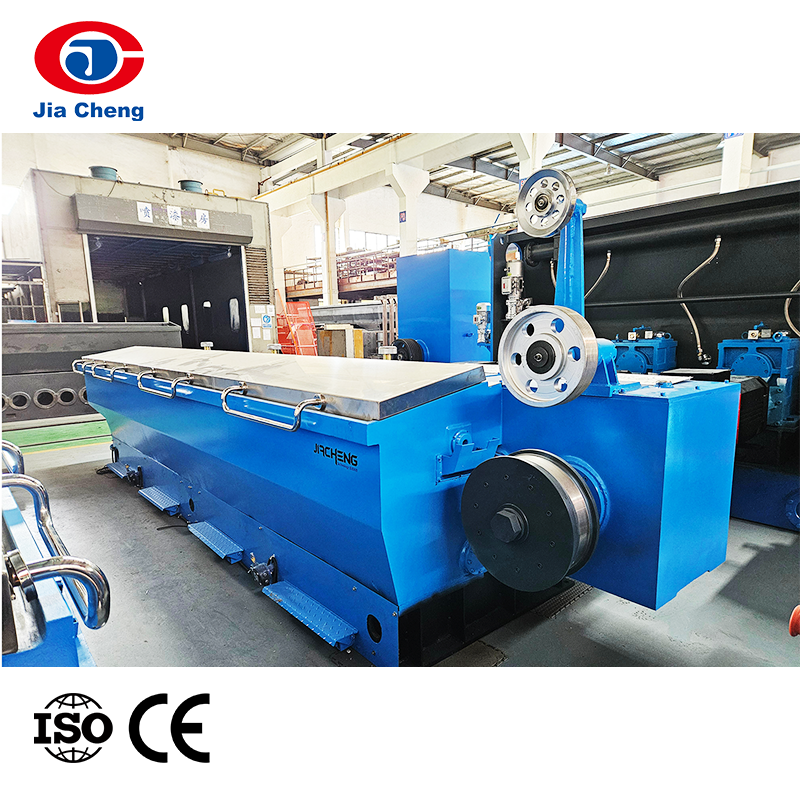

Волочильный стан для медной катанки средней скорости JCJX-LHT400

Описание продукции

Это оборудование в основном используется для скручивания медных прутков диаметром 8 мм в одинарные медные проволоки диаметром от 1,2 мм до 3,2 мм.

Входной диаметр: 8 мм

Диапазон выходного диаметра: варьируется от 1,2 мм до 3,2 мм в зависимости от модели

Максимальная скорость волочения проволоки: от 12 м/с до 20 м/с, в зависимости от конкретной модели

Описание:

1. Глаженный литой.

2. Высокоточная зубчатая передача, высокая эффективность, низкий уровень шума.

3. Полностью погруженный способ смазки и охлаждения, что может гарантировать высокое качество волочильной проволоки.

4. Отжиговое устройство наклонное, что удобно рабочим для пересечения проволоки. Специально разработанная воздушная труба для подачи воздуха к оси отжига колеса.

5. Способ смазки - погружение, что может гарантировать качество волочения проволоки.

6. Специально разработанная воздушная труба для подачи воздуха к оси отжигового колеса.

7. Конструкция с двумя дверцами обеспечивает лучшую защиту.

Применение:

Эта машина подходит для производственных предприятий, особенно в кабельной промышленности, для эффективного непрерывного производства.

Технические характеристики:

Модель	ЛХТ400/13	LHT400/11		LHT400/9	ЛХТ400/8	ЛХТ400/7	ЛХТ400/6
Диаметр входного отверстия (мм)	Φ8
Диаметр выходного провода (мм)	Φ1.2-Φ3.2	Φ1.6-Φ3.2		Φ2.3-Φ3.2	Φ2.6-Φ3.2	Φ2.6-Φ3.2	Φ3.0
Макс. количество волок	13	11		9	8	7	6
Макс. скорость волочения (м/с)	20	18		12	12	12	12
Конструкция станины Чугунное литье	Глаженный литой
Тип привода Высокоточные шлифованные шестерни	С помощью высокоточного шлифовального станка
Диаметр фиксированного тягового шкива (мм)	Φ400
Волочильные шкивы С напылением карбида вольфрама	Покрыт вольфрамом
Мощность главного двигателя (кВт)	160		132	132	132	132	132
Тип смазки	Иммерсионная (погружением)
Тип приемного устройства	1. Устройство непрерывного отжига 350Т 2. Двойной прием 3. Накопитель 4. QD630 Одинарный прием
Дополнительная функция	Быстрая замена штампа (автоматические вычисления ПЛК)

Онлайн-устройство непрерывного отжига
Тип	350Т	350ТB
Структура машины	Горизонтальный тип
Диаметр отжигового колеса (мм)	Φ350
Диаметр отжиговой проволоки (мм)	Φ1.2- Φ3.2	Φ1.2- Φ4.0
Тип защиты от отжига	Пар или азот
Напряжение отжига	0-60 В (постоянный ток)	0-50 В (переменного тока)
Ток отжига	0-4500А(постоянный ток)	0-4500A(AC)
