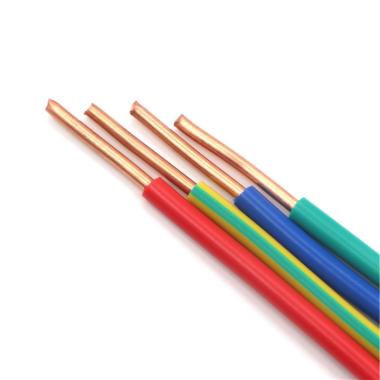

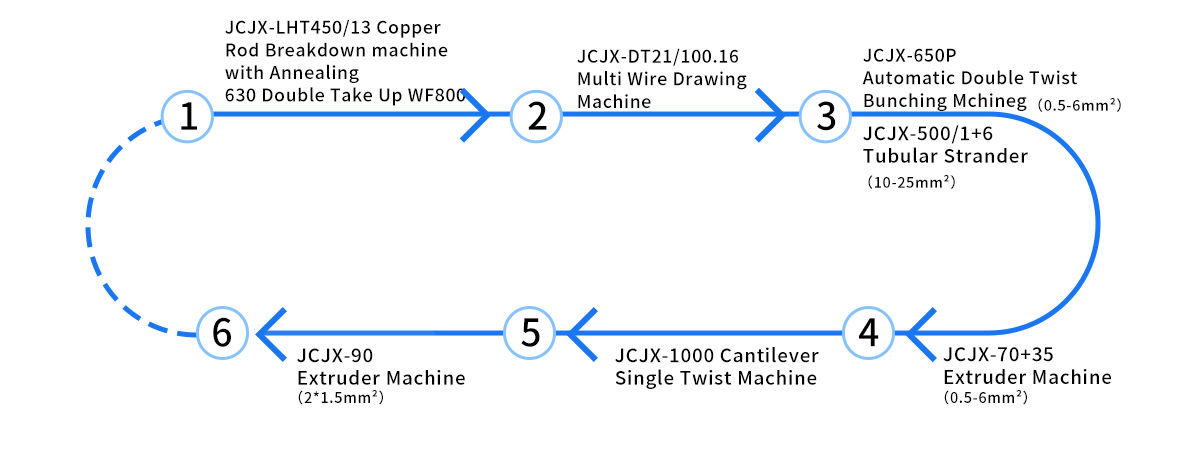

Общая конструкция оборудования выглядит следующим образом:
1. Машина для разборки медных прутков LHT450/13 с отжигом медной проволоки диаметром от 8 мм до 1,2-3,5 мм
2. Многофункциональная волочильная машина JCJX-DT21/100.16 производит тонкую проволоку толщиной 0,15–0,5 мм

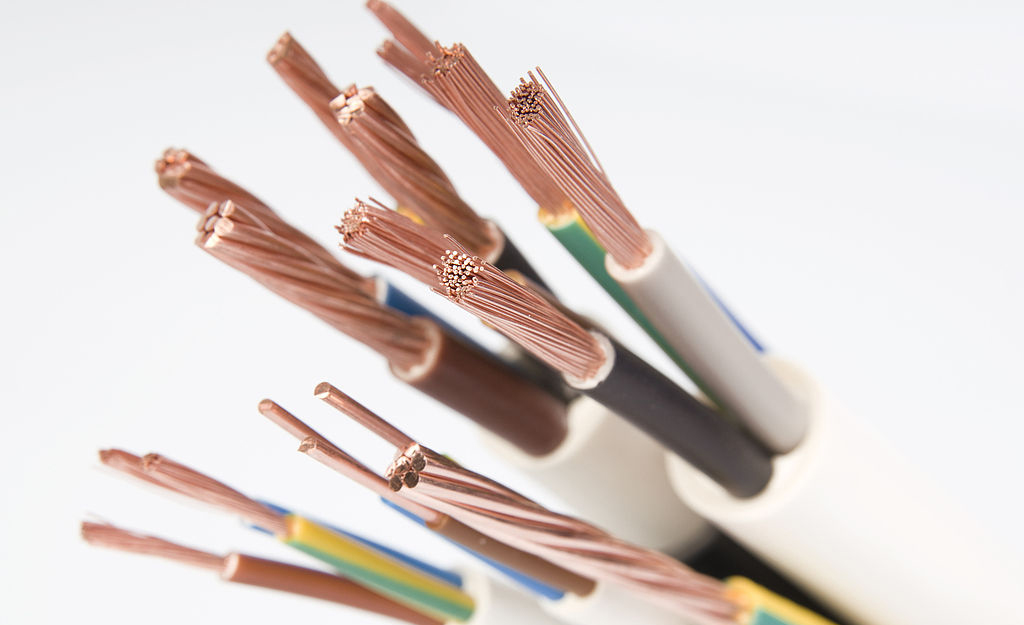

3. Автоматическая машина для скручивания проводов с двойной скруткой JCJX-650P скручивает провода 19-84 для получения мягких скрученных проводников размером 0,5-6 мм²квадратных метров
4. Экструдерная машина JCJX-70 35 Экструзия изоляции для квадратных проводов 0,5-6
5. JCJX-1000Консольная одновитковая машина с многожильными 2-5-жильными изолированными проводами
6. Экструдерная машина JCJX-90 Обеспечивает защитную оболочку для 2-5-жильного кабеля и 2 * плоских проводов площадью 1,5 мм2

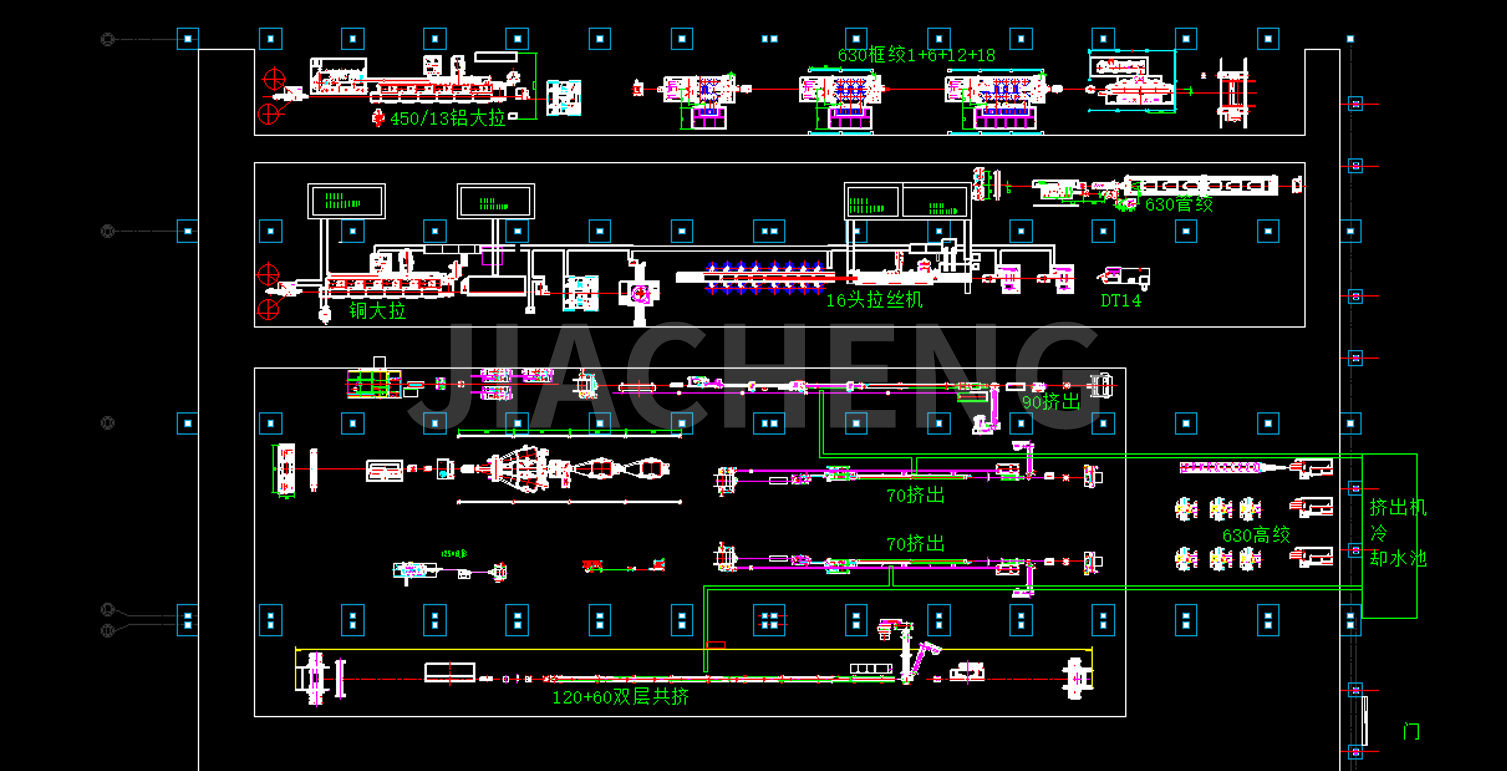

Чертежи планирования завода заказчика:
(1) Машина для разборки медных прутков LHT450/13 с отжигом
Высокоскоростной станок для разборки медных прутков JCJX-LHT450/13 предназначен для волочения обычного медного прутка диаметром ∮8 мм на мягкую медную проволоку диаметром ∮1,2–3,5 мм. Капитаны волочения расположены в линию, способную работать непрерывно с высокой скоростью волочения. Механические части и электрическое управление соответствуют друг другу и просты в эксплуатации, меняют штампы без паузы и автоматически меняют катушки. Эта машина отличается простотой эксплуатации, высокой эффективностью и хорошим качеством продукции.
|
Тип машины
|
LHT450/13
|
LHT450/11
|
LHT450/9
|
|
Макс. диаметр входного отверстия (мм)
|
φ8
|
φ8
|
φ8
|
|
Диаметр выходного отверстия (мм)
|
φ1.2-4.0
|
φ1,5-4,0
|
φ2.1-4.0
|
|
Макс.Умри №.
|
13
|
11
|
9
|
|
Макс. скорость линии (м/с）
|
25
|
22
|
20
|
|
Строение тела
|
Глаженный литой
|
|
Тип трансмиссии
|
С помощью высокоточного шлифовального станка
|
|
Диаметр шпиля фиксированной скорости (мм)
|
Диаметр шпиля фиксированной скорости (мм)
|
|
Чертежный шпиль
|
φ450
|
|
Мощность главного двигателя (кВт)
|
Покрыт вольфрамом
|
|
Двигатель шпиля фиксированной скорости (кВт)
|
280
|
|
Тип смазки
|
75
|
|
Тип смазки
|
Погружение
|
|
Дополнительное оборудование
|
1. Устройство непрерывного отжига 450Т
2. Двойной сгребание
3. Намотчик
4. Приемник WS-1000
|
|
Онлайн-устройство непрерывного отжига
|
|
Тип машины
|
450Т
|
450ТB
|
|
Диаметр отжиговой проволоки (мм)
|
Ø1,2-3,5
|
Ø1.2-4.2
|
|
Напряжение отжига (В)
|
0-60
|
0-60
|
|
Ток отжига(А)
|
0-6000А (постоянный ток)
|
0-5000А (переменный ток)
|
|
Макс. Скорость отжига (м/с)
|
25
|

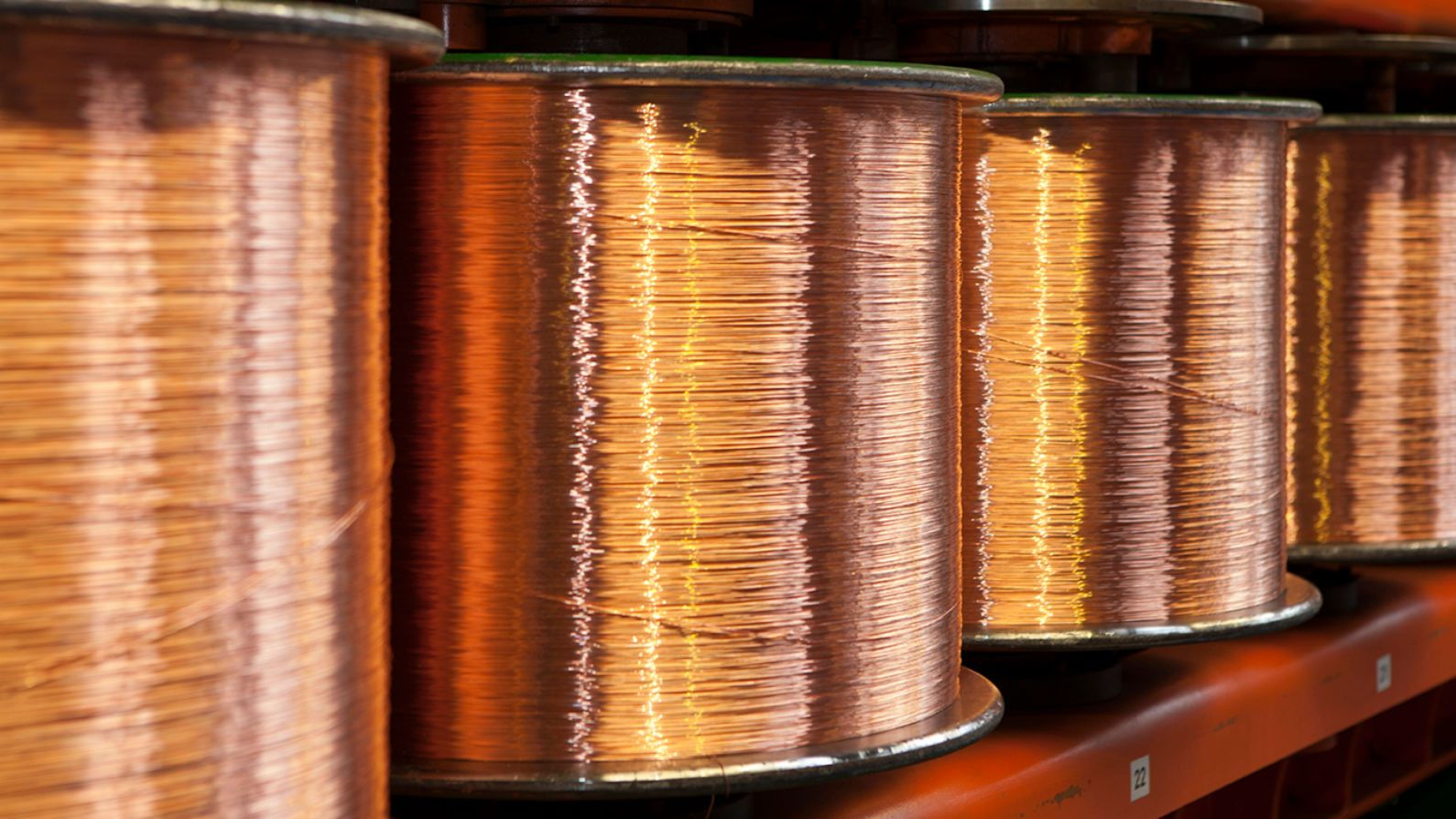

(2) Многопроволочная волочильная машина JCJX-DT21/100.16
Одним из ключевых преимуществ многопроволочной волочильной машины является ее высокая производительность. За счет одновременного волочения нескольких проволок машина значительно увеличивает производительность по сравнению с традиционными однопроволочными волочильными машинами. Многопроволочные волочильные машины универсальны и могут обрабатывать различные типы металлических стержней и пучков проволоки, включая медь, алюминий и их сплавы.
Выходной диаметр: Изготовление тонкой проволоки толщиной 0,15-0,5 мм
|
Тип машины
|
ДТ18/120,4
|
ДТ24/100.16
|
ДТ24/100,20
|
|
Номер волочильного провода
|
4 провода
|
16 проводов
|
20 проводов
|
|
Макс. Умри №.
|
18
|
24
|
24
|
|
Макс. Диаметр входного отверстия (мм)
|
Ø1,85
|
Ø2,6
|
Ø2,6
|
|
Диаметр выходного отверстия (мм)
|
Ø0,25- Ø0,7
|
Ø0,16- Ø0,4
|
Ø0,16- Ø0,4
|
|
Диаметр шпиля чертежа (мм)
|
Ø120
|
Ø100
|
Ø100
|
|
Макс. Скорость рисования (м/с)
|
25
|
30
|
30
|

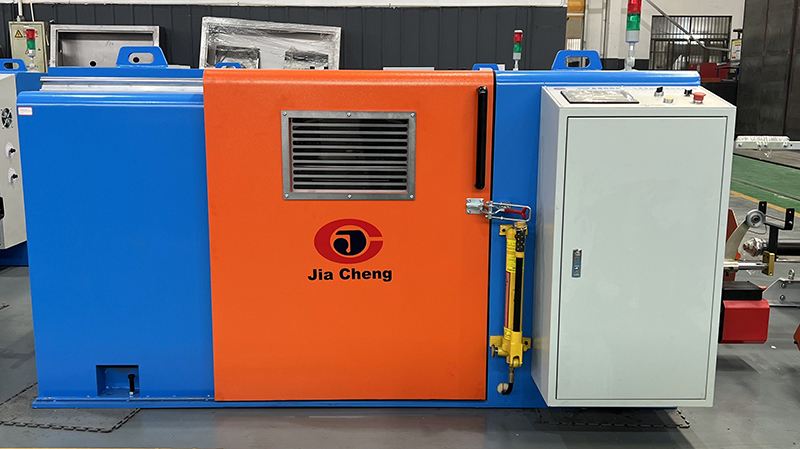

(3) Автоматическая машина для группирования JCJX-650P с двойным скручиванием
Он приспособлен для скручивания голой медной проволоки, оловянной проволоки и лакированной проволоки, которые состоят из более чем 7 жил. Магнитный тормоз, который автоматически тормозит при обрыве проволоки, натяжение осуществляется с помощью магнитной порошковой муфты.(Выход управления ПЛК)
|
Тип машины
|
JCJX-650P
|
JCJX-800P
|
JCJX-1000
|
|
Использовать
|
Для связывания 7 голых медных,луженых, эмалированных проводов
|
|
Тип управления
|
Управление инвертором PLC HMI
|
|
Площадь сечения скручивания (мм2)
|
0,18-6,00
|
2.5-16.00
|
8.00-20.00
|
|
Диаметр медной проволоки (мм)
|
Φ0,18-Φ1,00
|
Φ0,50-Φ1,20
|
Φ0,72-Φ6,0
|
|
Шаг скручивания (мм)
|
11.61-99.04
|
22.51-152.32
|
22,73-173,66
|
|
Направление скручивания
|
С или З
|
|
Натяжение при натяжении
|
Натяжение контролируется магнитной муфтой
|
|
Максимальная скорость главного вала (об/мин)
|
2000
|
1200
|
800
|
|
Тип обхода
|
Поперечное и расстояние можно регулировать, опираясь на поперечный
|
|
Смазка подшипников
|
Смазка тонким маслом, циркуляционное охлаждение
|
Смазка ниппеля высокотемпературным маслом
|
Смазка ниппеля высокотемпературным маслом
|
|
Тип загрузки и выгрузки бобины
|
Гидравлический тип
|
|
Макс. Диаметр шпульки.
|
Φ630
|
Φ800
|
Φ1000
|
|
Блок автоматической остановки
|
Автоматическая остановка при достижении заданной длины и обрыве провода внутри и снаружи
|
|
Тормоз
|
Магнитный тормоз
|
|
Мощность двигателя (кВт)
|
7.5
|
11
|
22
|
|
Высота центра главного вала (мм)
|
850
|
900
|
1100
|

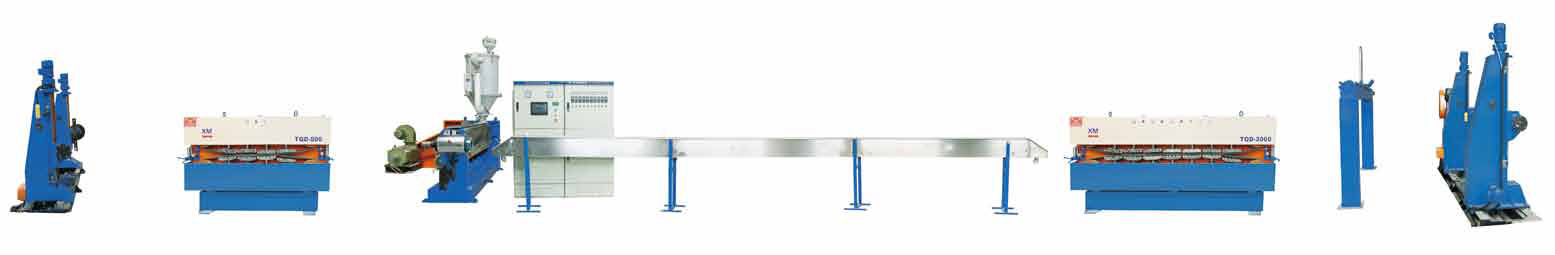

(4) Экструдерная машина JCJX-70 35
Точная конструкция винта, прочный, не слизь, не снимает хром, быстро меняет цвет, с высокой емкостью, высоким качеством, концентричность проволоки более 90%, с высокой точностью ±0,03. С сенсорным экраном управления ПЛК, простотой эксплуатации, большей удобством использования.
1. Применение: используется для изоляции кабелей с ПВХ,ПЭНП, НЕЙЛОНОМ, ТПУ.
2. Производственная линия состоит из: отдающей, основной машины, основного шкафа, неподвижного желоба, тяги, приемки.
3. Дополнительные детали: гусеница, сверкающая машина, лазерный датчик для проверки диаметра, винт LSZH, приемно-отводящий механизм портального типа, приемно-отводящий механизм концевого вала.
|
Тип
|
JCJX-30
|
JCJX-40
|
JCJX-50
|
JCJX-60
|
JCJX-70
|
JCJX-80
|
JCJX-90
|
|
Диаметр винта (мм)
|
Ø30
|
Ø40
|
Ø50
|
Ø60
|
Ø70
|
Ø80
|
Ø90
|
|
Соотношение L/D винта
|
25:1
|
25:1
|
25:1
|
25:1
|
25:1
|
25:1
|
25:1
|
|
Мощность экструзии (кг/ч) ПВХ
|
25
|
40
|
80
|
100
|
130
|
200
|
240
|
|
Мощность экструзии (кг/ч) ПЭНП
|
16
|
20
|
40
|
53
|
86
|
122
|
133
|
|
Мощность экструзии (кг/ч) ПП
|
13
|
17
|
34
|
41
|
68
|
96
|
124
|
|
Мощность главного двигателя
|
5.5
|
7.5
|
11
|
18.5
|
22-37
|
30-55
|
37-75
|
|
Общая мощность
|
21
|
24
|
28
|
42
|
50
|
65
|
75-113
|
|
Диаметр ребристого дерева (мм)
|
0,2-1
|
0,4-3
|
0,8-5
|
1-8
|
2-12
|
3-25
|
5-35
|
|
Размер отдающей бобины (мм)
|
300/400
|
300/500
|
400/630
|
500/630
|
500/630
|
500/630
|
630/800
|
|
Выплатная мощность
|
2.2
|
3.7
|
3.7
|
3.7
|
3.7
|
5,5/7,5
|
7.5/11
|
|
Тип тягово-съездной единицы
|
Капастан
|
Капастан
|
Капастан
|
Капастан
|
Капастан
|
Капастан
Гусеница
|
Капастан
Гусеница
|
|
Мощность тягового агрегата
|
1.5
|
2.2
|
2.2
|
3.7
|
3.7
|
5.5
|
5.5
|
|
Длина накопителя (м)
|
220
|
220
|
220
|
220
|
220
|
220
|
220
|
|
Размер приемной бобины (мм)
|
400/500
|
400/630
|
400/630
|
500/630
|
630/800
|
800/1000
|
630/1250
|
|
Мощность поглощения
|
2.2
|
2.2
|
2.2
|
2.2
|
3.7
|
3.7
|
5.5
|
|
Скорость линии (м/мин)
|
10-650
|
10-650
|
10-650
|
10-650
|
10-500
|
10-350
|
10-250
|
|
Размер (м) (Д*Ш*В)
|
20*1,5*2,1
|
20*1,6*2,1
|
20*1,7*2,1
|
20*2,5*2,1
|
25*2,5*2,1
|
25*3,2*2,1
|
30*3,6*2,1
|
|
Вес(Т)
|
5
|
6
|
8
|
8
|
8.5
|
7-9
|
9-12
|
(5)Консольная машина одинарного скручивания JCJX-1000
Подходит для всех видов кабелей передачи данных, кабелей связи, специальных кабелей, скрученных, с одновременным завершением центральной и боковой обмотки.
|
Модель
|
JCJX-630
|
JCJX-800
|
JCJX-1000
|
JCJX-1250
|
|
Диаметр отдающей бобины (мм)
|
Φ400-Φ500-Φ630
|
|
Диаметр приемной бобины (мм)
|
Φ630
|
Φ800
|
Φ1000
|
Φ1250
|
|
Применимый диаметр провода (мм)
|
Φ0,6-3,0
|
Φ1,0-5,0
|
|
Мощность главного двигателя (кВт)
|
11
|
15
|
15
|
20
|
|
Макс. диаметр укладки (мм)
|
Φ15
|
Φ20
|
Φ25
|
Φ30
|
|
Шаг скручивания (мм)
|
20-200
|
30-300
|
30-350
|
30-350
|
|
Количество оборотов (об/мин)
|
1000
|
800
|
600
|
550
|
|
Натяжение при натяжении
|
Пневматическое натяжение
|
|
Стиль обхода
|
Бесступенчатое регулирование в зависимости от скорости вращения бобины и возвратно-поступательного движения
|
|
Расстояние прохождения (мм)
|
2-12
|
3-20
|
3-30
|
3-30
|
|
Направление скручивания
|
С или З Direction free designation
|
|
Тип упаковки
|
Центральная обмотка проволокой или боковая обмотка
|

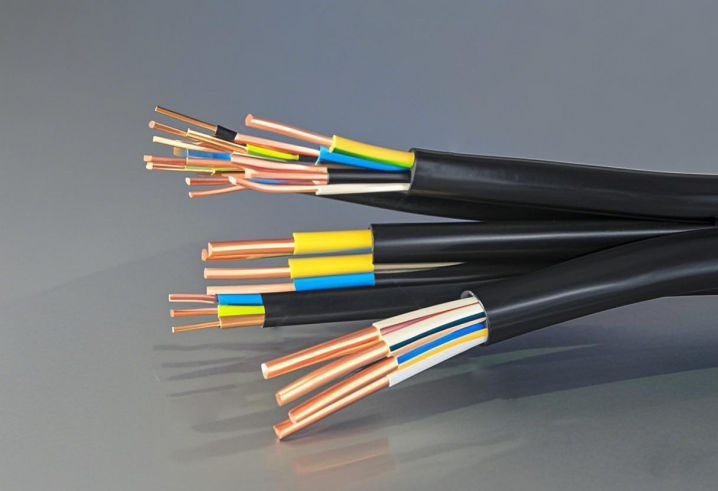

(6) Экструдерная машина JCJX-90
Область применения: применяется для производства кабеля с ПВХ-изоляцией,обеспечивает защитную оболочку для кабеля с 2-5 жилами и плоского провода 2 * 1,5 мм2
|
Тип
|
JCJX-30
|
JCJX-40
|
JCJX-50
|
JCJX-60
|
JCJX-70
|
JCJX-80
|
JCJX-90
|
|
Диаметр винта (мм)
|
Ø30
|
Ø40
|
Ø50
|
Ø60
|
Ø70
|
Ø80
|
Ø90
|
|
Соотношение L/D винта
|
25:1
|
25:1
|
25:1
|
25:1
|
25:1
|
25:1
|
25:1
|
|
Мощность экструзии (кг/ч) ПВХ
|
25
|
40
|
80
|
100
|
130
|
200
|
240
|
|
Мощность экструзии (кг/ч) ПЭНП
|
16
|
20
|
40
|
53
|
86
|
122
|
133
|
|
Мощность экструзии (кг/ч) ПП
|
13
|
17
|
34
|
41
|
68
|
96
|
124
|
|
Мощность главного двигателя
|
5.5
|
7.5
|
11
|
18.5
|
22-37
|
30-55
|
37-75
|
|
Общая мощность
|
21
|
24
|
28
|
42
|
50
|
65
|
75-113
|
|
Диаметр ребристого дерева (мм)
|
0,2-1
|
0,4-3
|
0,8-5
|
1-8
|
2-12
|
3-25
|
5-35
|
|
Размер отдающей бобины (мм)
|
300/400
|
300/500
|
400/630
|
500/630
|
500/630
|
500/630
|
630/800
|
|
Выплатная мощность
|
2.2
|
3.7
|
3.7
|
3.7
|
3.7
|
5,5/7,5
|
7.5/11
|
|
Тип тягово-съездной единицы
|
Капастан
|
Капастан
|
Капастан
|
Капастан
|
Капастан
|
Капастан
Гусеница
|
Капастан
Гусеница
|
|
Мощность тягового агрегата
|
1.5
|
2.2
|
2.2
|
3.7
|
3.7
|
5.5
|
5.5
|
|
Длина накопителя (м)
|
220
|
220
|
220
|
220
|
220
|
220
|
220
|
|
Размер приемной бобины (мм)
|
400/500
|
400/630
|
400/630
|
500/630
|
630/800
|
800/1000
|
630/1250
|
|
Мощность поглощения
|
2.2
|
2.2
|
2.2
|
2.2
|
3.7
|
3.7
|
5.5
|
|
Скорость линии (м/мин)
|
10-650
|
10-650
|
10-650
|
10-650
|
10-500
|
10-350
|
10-250
|
|
Размер (м) (Д*Ш*В)
|
20*1,5*2,1
|
20*1,6*2,1
|
20*1,7*2,1
|
20*2,5*2,1
|
25*2,5*2,1
|
25*3,2*2,1
|
30*3,6*2,1
|
|
Вес(Т)
|
5
|
6
|
8
|
8
|
8.5
|
7-9
|
9-12
|
