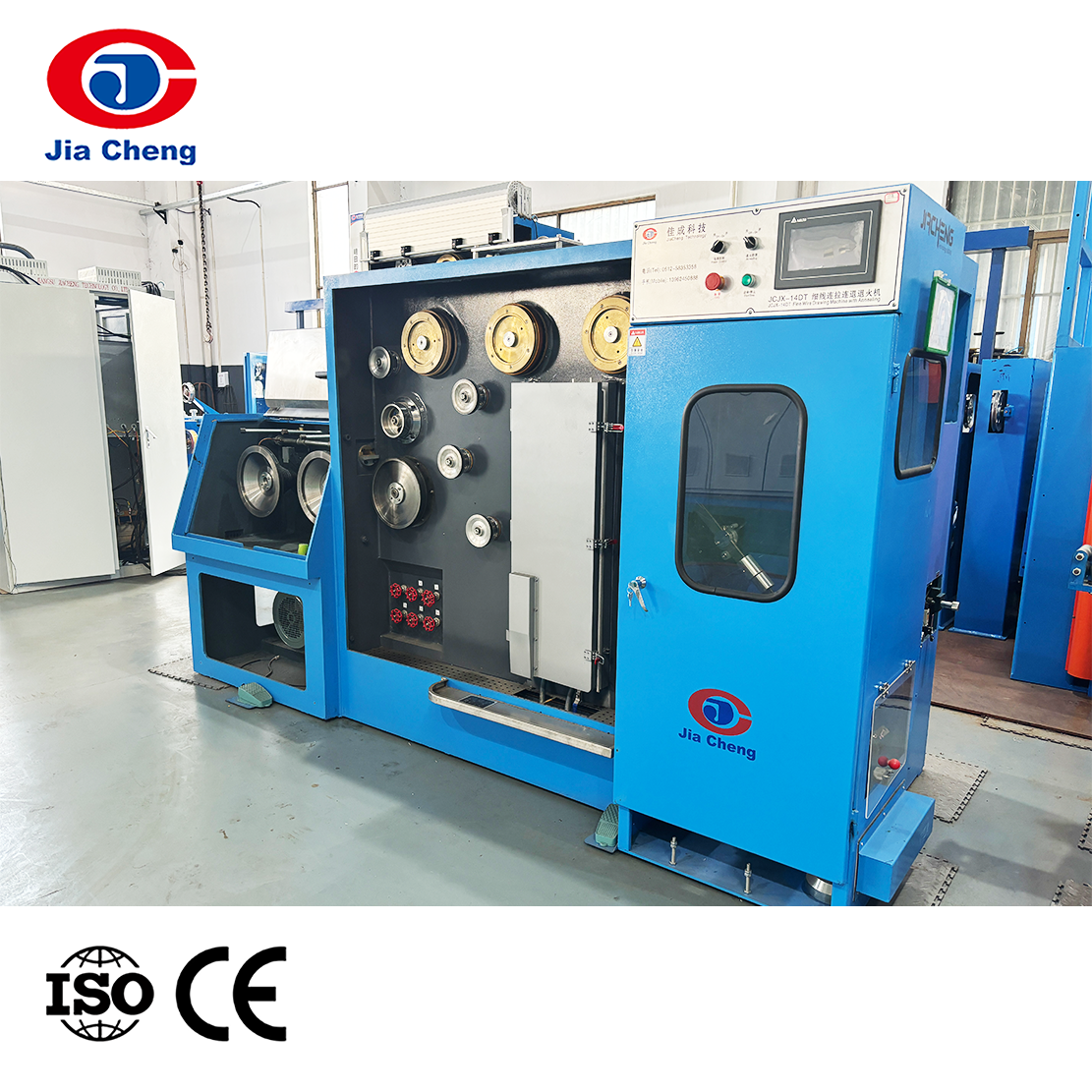

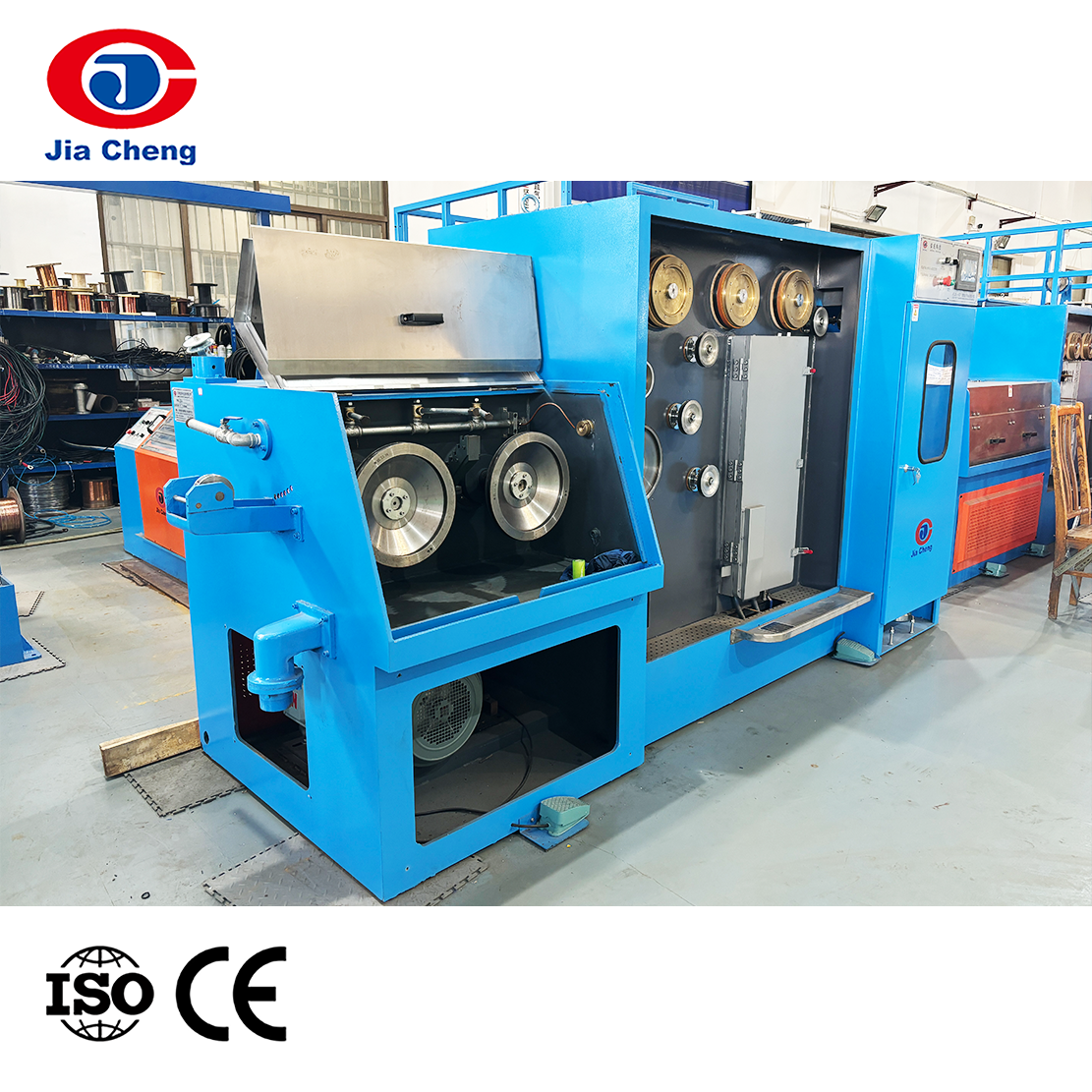

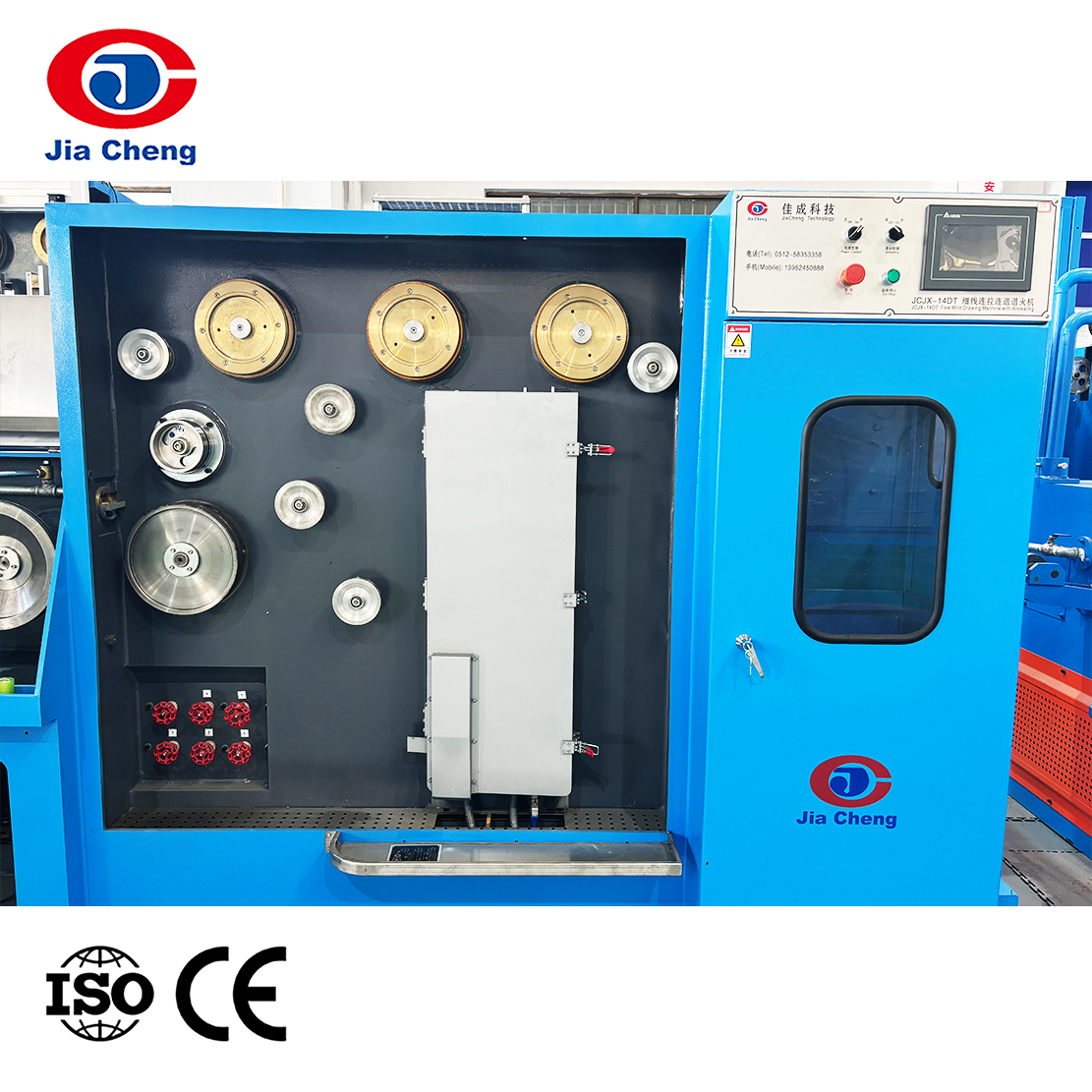

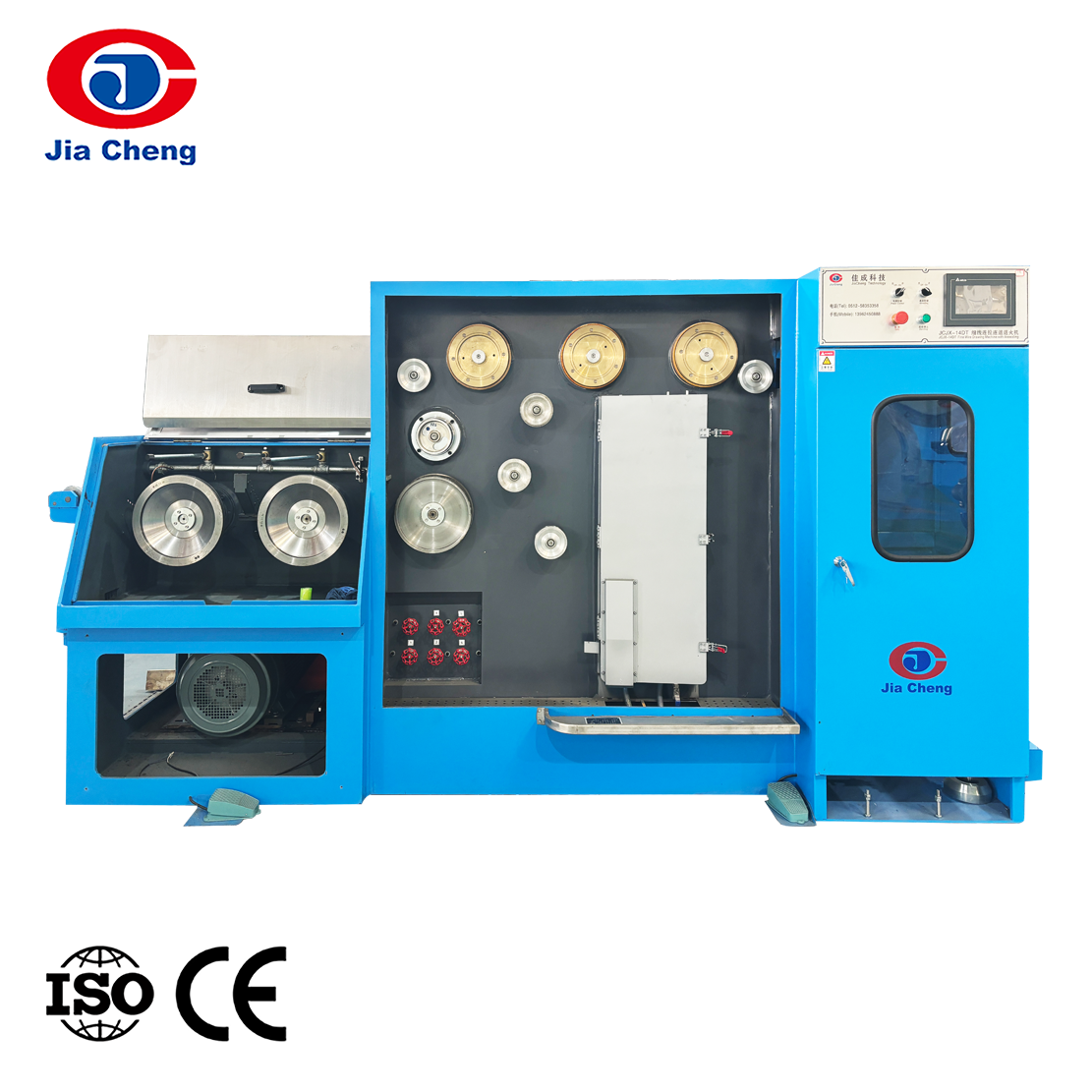

Тонкий волочильный стан

Тонкий волочильный стан с отжигом

Описание продукции

Протяжка и отжиг проволоки производятся на одной линии, что исключает промежуточный перенос и вторичный зажим. Он реализует непрерывный весь процесс «окупаемость → волочение проволоки → отжиг → охлаждение → приемка», поддерживает одновременную обработку двух проволок, а скорость выхода проволоки может достигать 1800 м/мин, что значительно сокращает производственный цикл. Принята синхронная система управления PLC HMI с замкнутым контуром связи натяжения волочения проволоки, температуры отжига и скорости приемки.

Свяжитесь с нами

Модель	JCJX-DT14	JCJX-DT17	JCJX-DT22	JCJX-DT24
Управление инвертором	Двойное управление инвертором
Макс. Диаметр входного отверстия (мм)	Φ1.6	Φ1,5-Φ2,6	Φ1.2-Φ1.38	Φ1.0
Диаметр выходной проволоки (мм)	Φ0,25- Φ0,65	Φ0,3-Φ0,8	Φ0,1-Φ0,45	Φ0,08-Φ0,35
Макс. Штампы для рисования №	14	17	22	24
Скорость линии рисования	1200м/мин	1500м/мин	1800м/мин
Конструкция станины Чугунное литье	Сварка стальной пластиной

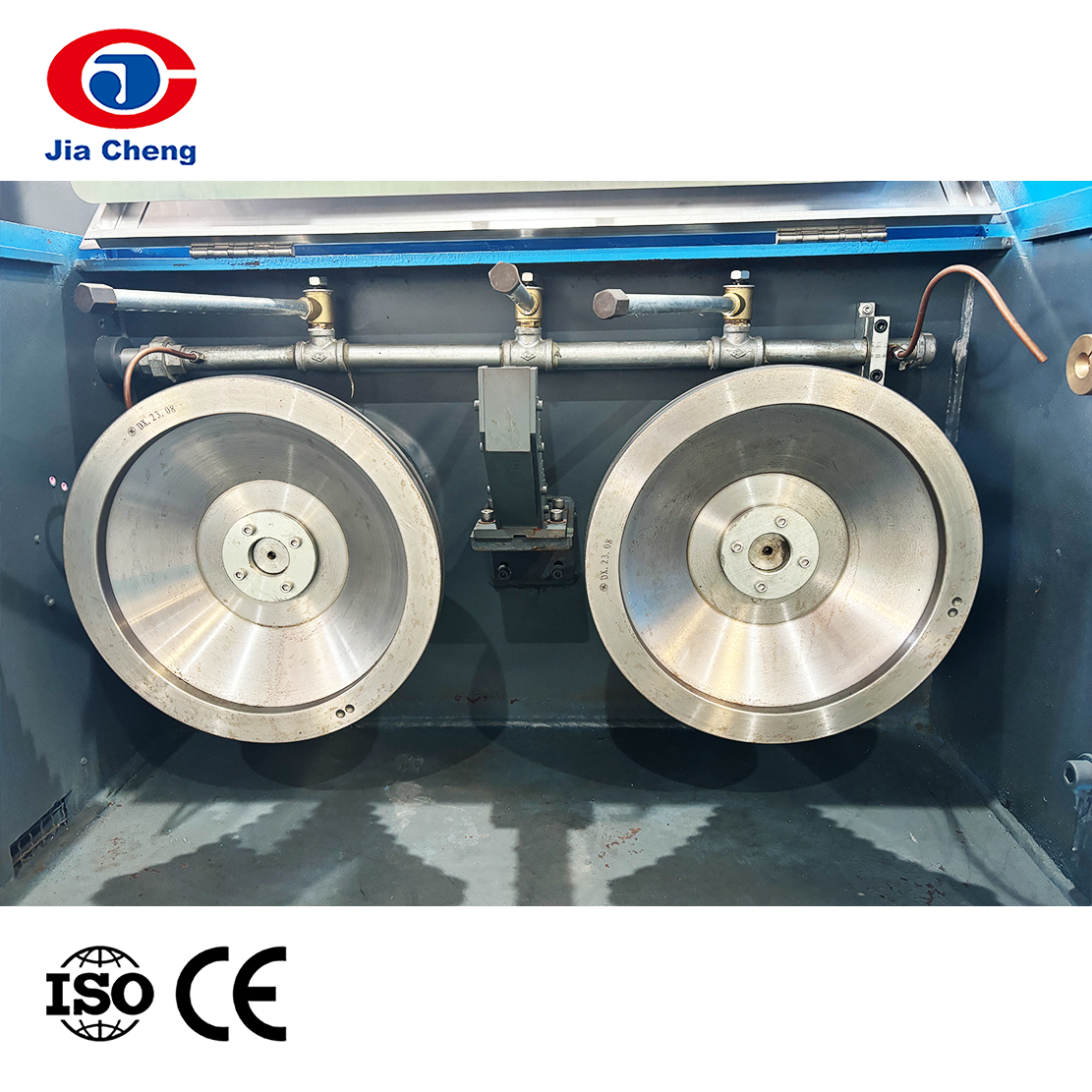

Волочильные шкивы С напылением карбида вольфрама	Керамический плазменный шпиль
Мощность главного двигателя (кВт)	18.5	18,5-37	11(15)
Мотор-приемник (кВт)	5.5	4-15	4
Диаметр фиксированного тягового шкива (мм)	Φ268	Φ200	Φ160
Тип привода Высокоточные шлифованные шестерни	Пояс
Макс. напряжение отжига (постоянный ток)	60В
Макс. ток отжига (DC)	600А	400А-800А	200А(250А)
Размер приемной бобины (мм)	Φ300/Φ400	Φ300- Φ630	Φ300
Тип смазки	Распыление
Тип обхода	Синхронный двигатель + ремень
Тормоз	Магнитный тормоз	Магнитный/Пневматический	Магнитный тормоз
Контроль натяжения	Весовой баланс	Пневматический/Вес	Весовой баланс
