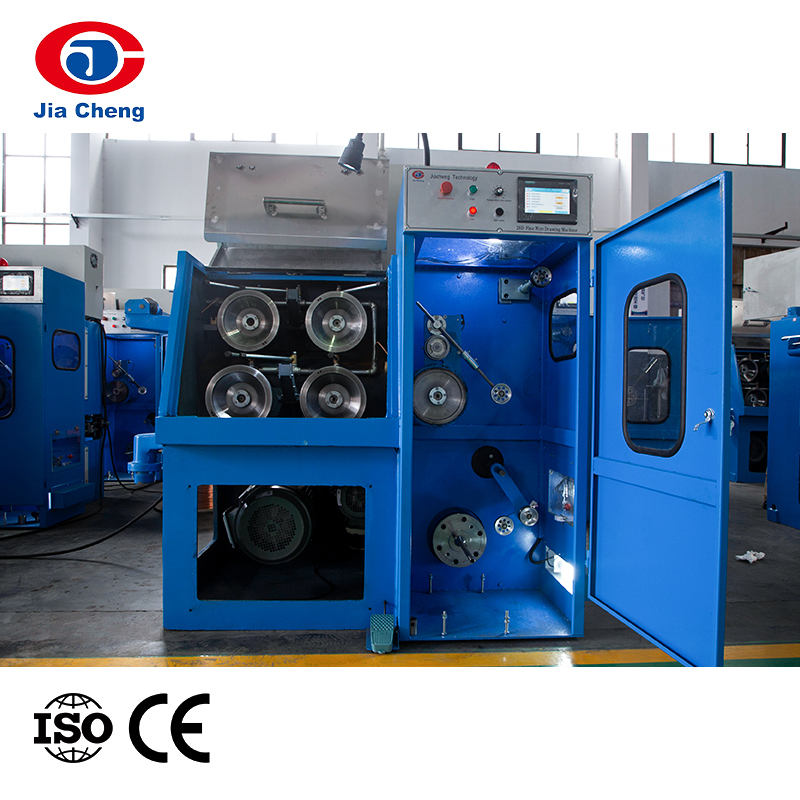

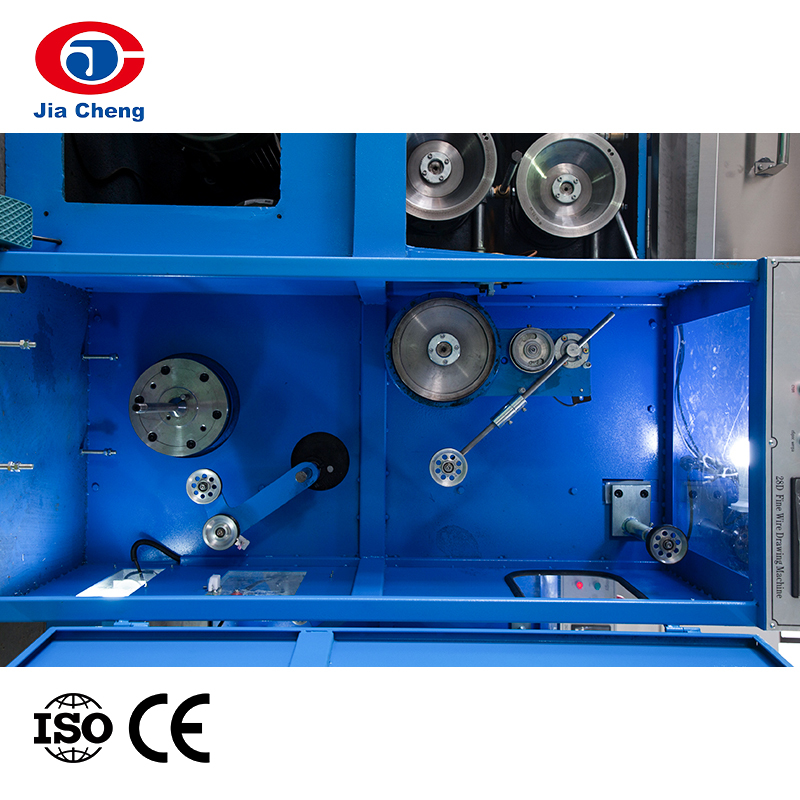

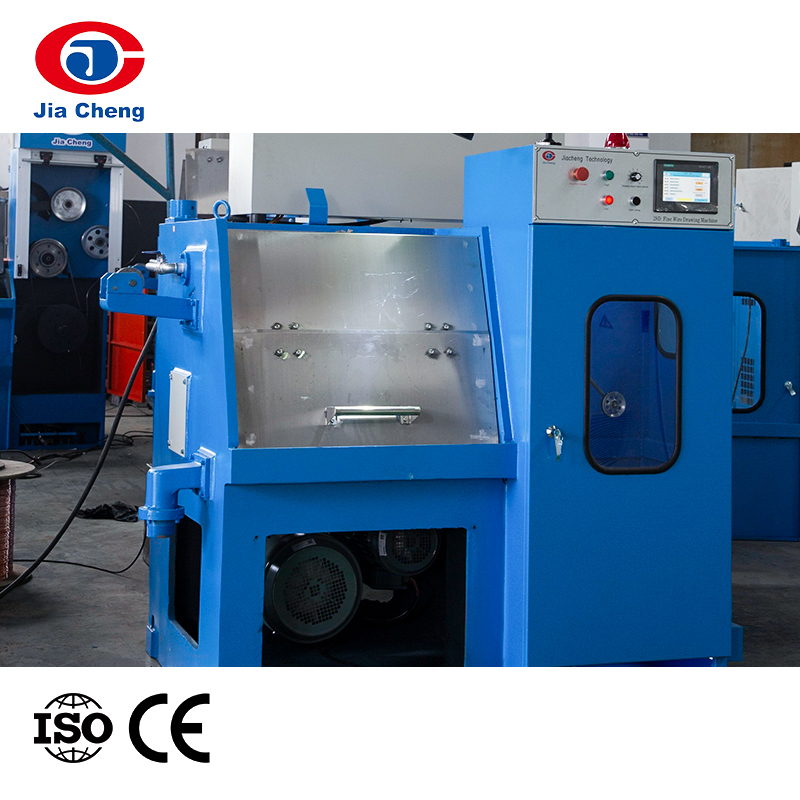

Сверхтонкий волочильный стан

Описание продукции

Машина для волочения сверхтонкой проволоки использует передовые технологии обработки и прецизионного производства компонентов в сочетании с высокоточным контролем натяжения и системой пресс-форм для достижения сверхточной вытяжки сверхтонкой проволоки. Допуск диаметра проволоки можно контролировать в очень небольшом диапазоне, что отвечает высоким требованиям высококачественной продукции к точности размера проволоки.

Свяжитесь с нами

Предыдущий：Промежуточный волочильный стан для проволоки CCA Следующий：Промежуточный и тонкий волочильный стан

Особенность
Спецификация

Основная особенность:
1. Двухмоторные инверторы, малый проскальзывание, высокое качество.
2. Система автоматического контроля натяжения.
3. Высокопрочный, прочный и плоский ремень обеспечивает удобную замену и низкий уровень шума при работе.

Технические характеристики оборудования:

Модель	JCJX-20D	JCJX-20DA	JCJX-24VD	JCJX-15VD
Управление инвертором	Двухдвигательное инверторное управление
Конструкция основного механизма	Четыре конуса вертикально			Два конуса горизонтально
Макс. Диаметр входного отверстия (мм)	Φ0,12-Φ0,45			Φ0,03-Φ0,08
Диаметр выходной проволоки (мм)	Φ0,05-Φ0,12	Φ0,06-Φ0,15	Φ0,04-Φ0,12	Φ0,02-Φ0,04
Макс. количество волок	20	20	24	15
Макс. Скорость линии (м/мин)	1800	2200	1800	1000
Конструкция станины Чугунное литье	Глаженный литой			Сварка стальной пластиной

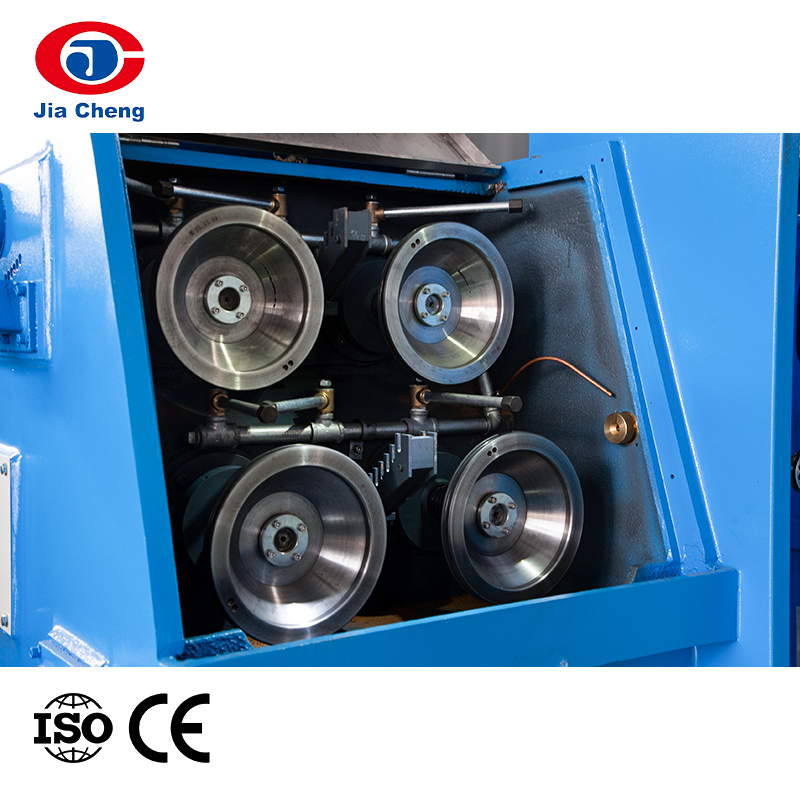

Волочильные шкивы С напылением карбида вольфрама	Керамический плазменный шпиль
Коэффициент скольжения оборудования (%)	10.5
Мощность главного двигателя (кВт)	4	5.5	4	2.2
Мотор-приемник (кВт)	2.2	2.2	2.2	0.75
Диаметр фиксированного тягового шкива (мм)	Φ120	Φ150	Φ120	Φ80
Тип привода Высокоточные шлифованные шестерни	Пояс
Размер приемной бобины (мм)	Φ250				Φ160
Тип обхода	Синхронный двигатель + ремень				Тип перемещения вала
Контроль натяжения	Грузовой балансирный тип
Тормоз	Магнитный тормоз
Тип смазки	Распыление
